AC VCM – Puits de lumière à dôme en acrylique fixe monté sur cadre en vinyle
- Les puits de lumière fixes de Columbia, fabriqués en acrylique ou en polycarbonate haute performance, offrent une luminosité naturelle exceptionnelle. La solution idéale pour de nombreuses applications résidentielles nécessitant un puits de lumière plus grand que les produits réalisables en verre. L’AC VCM est polyvalent, adapté aussi bien aux toits en pente qu’aux toits plats. Sa conception en forme de dôme favorise un écoulement efficace de la pluie et de la neige fondante.
- Disponible en double ou triple vitrage acrylique écoénergétique. Pour les endroits ensoleillés, optez pour un vitrage teinté blanc ou bronze, ou un vitrage transparent standard.
- Cadre extérieur en aluminium extrudé robuste, avec une finition en peinture-émail cuite au four, associé à un cadre intérieur résistant en vinyle PVC soudé.
- Les puits de lumière sont disponibles en dimensions standard ou personnalisées, avec des options de couleurs de cadre illimitées – Sept couleurs standard ou des couleurs assorties personnalisées.
- Les puits de grandes dimensions sont dotés d’un châssis intérieur en aluminium, pour une résistance et une stabilité accrues. Voir le tableau des dimensions pour plus d’informations.
- Construction robuste canadienne : construit au Canada pour le climat canadien.
CARACTÉRISTIQUES
- L’installation idéale pour les grandes dimensions ou les toits plats. La bordure doit être construite sur place.
- Conçu pour ne pas fuir. Aucun entretien après l’installation autre que le nettoyage. Clarté et durabilité exceptionnelles.
- Cadre extérieur en aluminium extrudé durable et résistant aux intempéries, avec une finition en peinture-émail cuite au four.
- Sept couleurs de cadre standard (y compris le noir), un nombre illimité d’options personnalisées.
- Les puits de lumière fixes montés sur cadre de Columbia sont livrés en standard avec une fixation intérieure. Double ou triple vitrage en acrylique ou en polycarbonate.
- L’AC VAM peut être installé en position verticale ou horizontale.
- Disponible en acrylique ou en polycarbonate transparent, blanc et bronze teinté.
- Châssis en vinyle (PVC) extrudé, soudé par fusion, blanc, sans entretien. Le châssis en vinyle à barrière thermique est doté d’un cadre à double paroi pour une résistance et une isolation optimales.
- Le système de contrôle de la condensation Columbia, avec sa gouttière rigide extra-large à quatre côtés de qualité supérieure, est conçu pour éliminer l’humidité, assurant ainsi la protection du puits de lumière contre les dommages et les taches.
- Fabriqué au Canada à partir de matières premières 100 % nord-américaines.
- Performance testée pour le rigoureux climat canadien depuis plus de 35 ans!
- La meilleure garantie de l’industrie.
Tailles personnalisées disponibles
Disponible en tailles standard et personnalisées. Acrylique & polycarbonate de 14 ½” x 14 ½” à 94 ½” x 94 ½”.
Emplacement
recommandé
- Cuisines
- Salles de bains
- Cages d’escaliers
- Halls d’entrée
- Salle à manger
- Salon

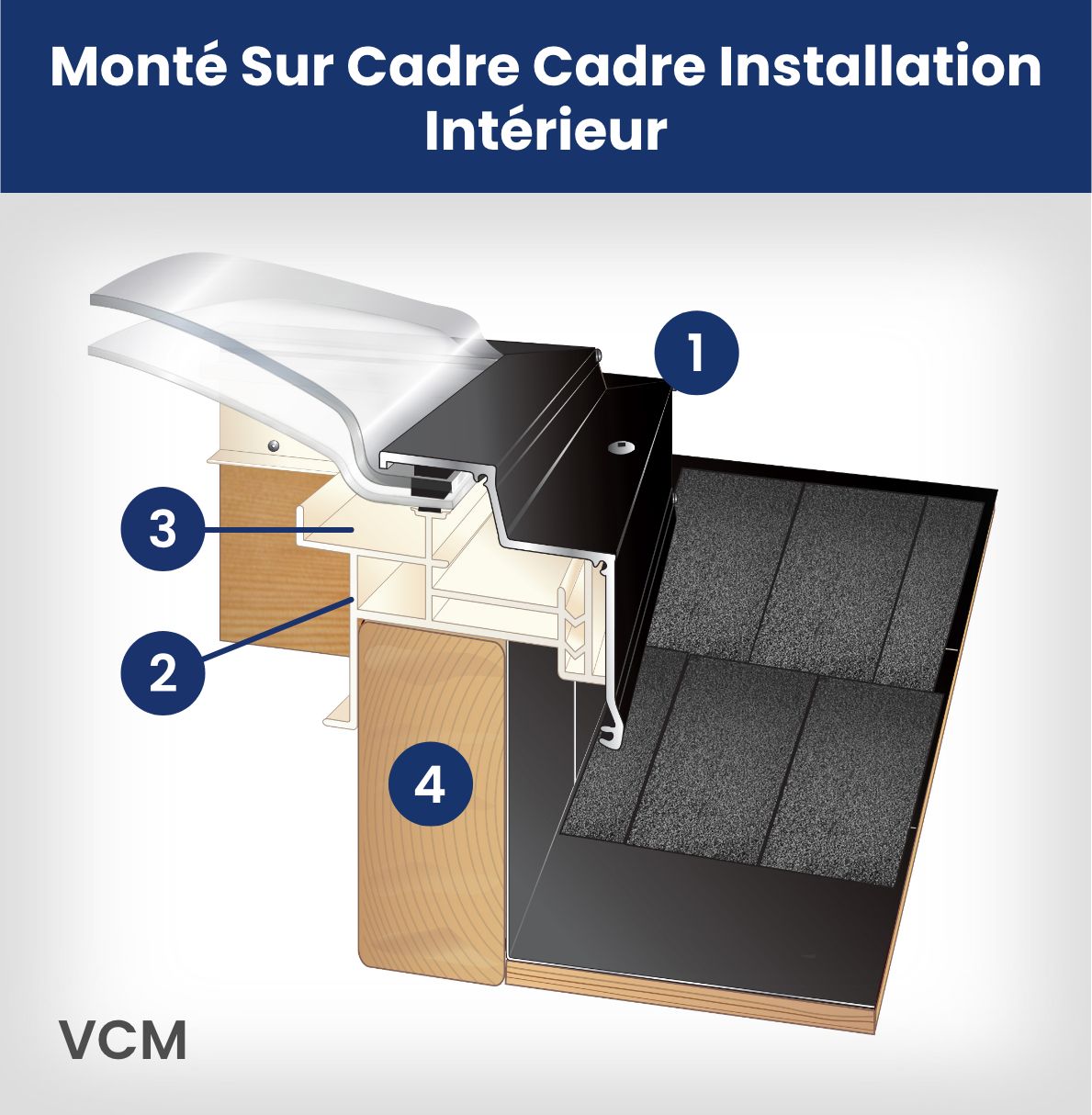

Columbia propose deux systèmes de fixation pour le montage sur bordure
- Columbia fabrique des puits de lumière à fixation extérieure et intérieure (la méthode par laquelle le puits de lumière est fixé à la bordure).
- Pour les puits de lumière AC VCM IF, les mesures sont toujours prises à partir de l’ouverture brute intérieure de la bordure.
- Nous recommandons la fixation intérieure car elle permet une finition plus propre du placoplâtre dans le puits de lumière, avec le cadre en PVC.
- Le cadre de base en PVC est utilisé pour les tailles jusqu’à 5’ x 5’. Les mesures sont toujours prises à l’intérieur de la bordure. Les puits de lumière plus grands nécessitent un cadre de base en aluminium à fixation extérieure pour plus de résistance et de rigidité.
- Tous les puits de lumière sont réversibles et doivent être spécifiés lors de la commande.
- Capuchon en aluminiumCadre extérieur en aluminium extrudé durable avec finition de peinture émaillée cuite. 7 couleurs standard et correspondance de couleur personnalisée illimitée – apportez un échantillon de peinture à votre revendeur et nous le correspondrons.
- Cadre de baseCadre de base en vinyle thermiquement isolé, blanc et robuste, sans entretien, avec joint d’étanchéité co-extrudé.
- Système de contrôle de la condensation ColumbiaTous les puits de lumière Columbia utilisent notre unique gouttière rigide (PVC ou aluminium), à 4 côtés et extra large – évacuant l’humidité, protégeant votre puits de lumière des dommages et des taches inesthétiques.
- BordureFixation intérieure. Largeur maximale de la bordure de 2 pouces. Peut être installé sur une bordure construite sur site de 2×4, 2×6 ou 2×8.

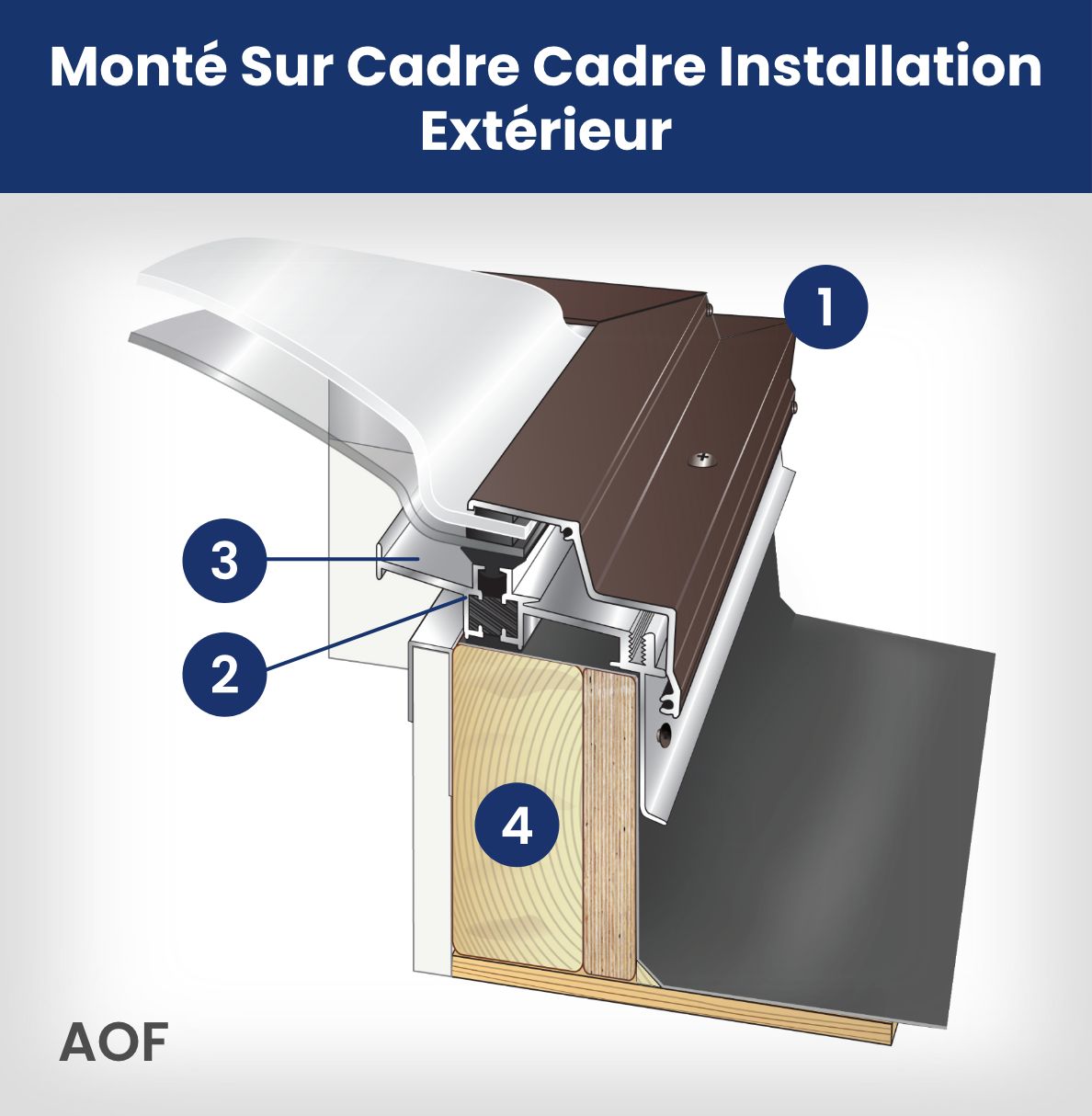

Le cadre de fixation extérieur en aluminium est recommandé pour les puits de lumière plus grands.
- Columbia fabrique des puits de lumière à fixation extérieure et intérieure (la méthode par laquelle le puits de lumière est fixé à la bordure).
- Pour les puits de lumière AC AOF, les mesures sont toujours prises à partir des dimensions extérieures finies (étanchéifiées) de la bordure.
- Recommandé pour les tailles de puits de lumière plus grandes, de 5’ x 5’ à 8’ x 8’.
- Doté d’un cadre de base en aluminium à rupture thermique avec un canal de condensation incliné unique pour un drainage positif.
- Tous les puits de lumière sont réversibles et doivent être spécifiés lors de la commande.
- Capuchon en aluminiumCadre extérieur en aluminium extrudé durable avec finition de peinture émaillée cuite. 7 couleurs standard et correspondance de couleur personnalisée illimitée – apportez un échantillon de peinture à votre revendeur et nous le correspondrons.
- Cadre de baseCadre de base en aluminium robuste et sans entretien, thermiquement isolé, avec joint d’étanchéité co-extrudé.
- Système de contrôle de la condensation ColumbiaTous les puits de lumière Columbia utilisent notre unique gouttière rigide (PVC ou aluminium), à 4 côtés et extra large – évacuant l’humidité, protégeant votre puits de lumière des dommages et des taches inesthétiques.
- BordureFixation extérieure.
Remarque : La bordure doit avoir une largeur minimale de 2 pouces.
Peut être installé sur une bordure construite sur site de 2×4, 2×6 ou 2×8.
LES AVANTAGES DE L’AC VCM – PUITS DE LUMIÈRE À DÔME EN ACRYLIQUE FIXE MONTÉ SUR CADRE EN VINYLE
L’acrylique est durable et résistant, plus léger que le verre, et peut être fabriqué dans de plus grandes dimensions. En optant pour un puits de lumière en acrylique, vous avez la possibilité de choisir un « double » ou « triple » vitrage écoénergétique. Choisissez entre l’acrylique et le polycarbonate incroyablement résistant.
Passez en revue toutes les caractéristiques d’un puits de lumière à dôme en acrylique.
Passez en revue toutes les caractéristiques d’un puits de lumière à dôme en acrylique.
Des Tailles Plus Grandes Que Le Verre
- L’un des principaux avantages de l’acrylique est sa capacité à être utilisé dans des puits de lumière plus grands que ce qui est possible avec le verre.
- Si vous concevez un puits de lumière architectural dramatique au-dessus d’une cuisine, d’un salon ou d’une piscine intérieure, l’acrylique est une excellente option.
- Pour les tailles plus grandes, nous fournissons un cadre intérieur en aluminium pour une résistance et une stabilité supplémentaires.
Peut être Utilisé Sur Des Toits Inclinés Et Plats.
- Les puits de lumière en acrylique sont très polyvalents, pouvant être installés sur un toit incliné ou plat.
- Le dôme ou la pyramide du puits de lumière évacue la pluie ou la neige et empêche l’accumulation d’eau. Idéal pour les zones de fortes chutes de neige.
Installation Verticale Ou Horizontale
- Les architectes recherchent la flexibilité pour exprimer leurs idées. En tant que tels, les puits de lumière en acrylique de Columbia peuvent être installés horizontalement ou verticalement.
- Une installation horizontale vous offre une orientation unique et dramatique d’une vue ou du ciel.
- N’oubliez pas d’inclure cela dans votre spécification.
L’acrylique, Une Meilleure Solution Pour De Nombreuses Applications
- Les puits de lumière à dôme en acrylique sont légers et plus faciles à installer. La forme de dôme renforce la solidité structurelle par rapport à une surface plane.
- Disponible en acrylique et en polycarbonate. Le polycarbonate offre une résistance exceptionnelle aux chocs et est idéal pour les applications où une sécurité accrue est nécessaire.
- Peut être produit dans une teinte claire, blanche ou bronze pour réduire l’éblouissement du soleil et le gain de chaleur solaire.
- Are available in clear, white or bronze tint for reducing the sun’s glare and solar heat gain.
Les Bienfaits De La Lumière Naturelle
- Résidant dans des régions nordiques, l’apport de lumière naturelle dans nos foyers est essentiel. Cela est particulièrement important pendant les mois d’hiver, lorsque les journées sont plus courtes, l’ensoleillement réduit, et que le soleil est plus bas qu’en été.
- Il a été prouvé que la lumière naturelle augmente le bonheur et la productivité.
- L’augmentation de la luminosité naturelle dans votre maison compense les effets du trouble affectif saisonnier, qui touche de nombreuses personnes en hiver en raison du manque d’exposition au soleil.
- Il a été démontré que la lumière naturelle réduit le risque de myopie chez les enfants et les jeunes adultes en aidant l’œil à produire de la dopamine, ce qui favorise un développement oculaire sain.
Des Couleurs De Cadre Adaptées à Tous Les Toits
- Sept couleurs de cadre standard sont disponibles sur tous les modèles, fixes et ouvrants, y compris pour les dimensions personnalisées.
- Les architectes conçoivent l’apport de lumière naturelle vers l’intérieur de la maison; ils veulent aussi que le puits de lumière se fonde parfaitement avec votre revêtement de toit pour mettre en valeur son design.
- Un trop grand contraste entre le cadre du puits de lumière et la couleur de votre toit est peu attrayant et même repoussant.
- Apportez un échantillon de couleur à votre distributeur et nous produirons une teinte assortie. Idéal pour une large sélection de couleurs d’acier et d’autres matériaux de toiture.
L’ACRYLIQUE EST LE BON CHOIX POUR DE NOMBREUSES APPLICATIONS
- Columbia fabrique des puits de lumière en acrylique et en polycarbonate
- Ces matériaux de vitrage polyvalents peuvent être produits en double et triple vitrage.
- L’acrylique et le polycarbonate sont disponibles en trois teintes : clair, bronze et blanc translucide.
Double vitrage transparent
Double vitrage transparent
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique transparent apporte une lumière naturelle vive.
Double vitrage bronze
Double vitrage bronze
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique bronze offre une protection maximale contre les rayons extrêmes du soleil, réduisant l’éblouissement et le gain de chaleur solaire.
Double vitrage blanc
Double vitrage blanc
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique blanc atténue l’impact de la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Assure une meilleure intimité.
Triple vitrage transparent
Triple vitrage transparent
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur.
- L’acrylique transparent apporte une lumière naturelle vive.
- Un confort supplémentaire dans votre espace intérieur.
Triple vitrage bronze
Triple vitrage bronze
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur.
- L’acrylique bronze offre une protection maximale contre la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Un confort supplémentaire dans votre espace intérieur.
Triple vitrage blanc
Triple vitrage blanc
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur. L’acrylique blanc atténue l’impact de la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Assure une meilleure intimité.
- Un confort supplémentaire dans votre espace intérieur.
COLUMBIA OFFRE LE PLUS GRAND CHOIX DE COULEURS DE CADRES DE PUITS DE LUMIÈRE EN AMÉRIQUE DU NORD
Avec la sélection croissante d’options de couleur pour les bardeaux d’asphalte et les toits métalliques, Columbia vous permet d’assortir la couleur du cadre de votre puits de lumière à la teinte de votre matériau de toiture ou de vos fenêtres. Columbia propose sept couleurs standard et un nombre illimité de couleurs personnalisées assorties. Économisez du temps et de l’argent en optant pour une couleur standard, ou fournissez un échantillon de couleur à votre distributeur et nous produirons une teinte assortie.
DIMENSIONS DE L’AC VCM – PUITS DE LUMIÈRE À DÔME EN ACRYLIQUE FIXE MONTÉ SUR CADRE EN VINYLE
AC VCM de Columbia – Le puits de lumière à dôme en acrylique fixe monté sur cadre en vinyle est disponible dans les dimensions indiquées dans le tableau ci-dessous (en unités impériales et métriques). Vous pouvez également consulter les dimensions les plus populaires. Si vous ne trouvez pas les dimensions dont vous avez besoin ci-dessous, veuillez consulter notre section Dimensions personnalisées. Une version PDF imprimable du tableau est disponible au téléchargement.
VOIR LES DIMENSIONS PERSONNALISÉES
Si vous ne trouvez pas les dimensions souhaitées dans nos produits standard, consultez notre page Dimensions personnalisées.
Les dimensions standard des puits de lumière sont disponibles dans les deux options.
DIMENSIONS
POPULAIRES
POPULAIRES
L’étoile jaune indique les dimensions les plus populaires.
REMARQUE : Pour les dimensions standard de l’AC VCM, cadre intérieur en PVC.
REMARQUE : Pour les plus grandes dimensions, utilisez l’AOF. Les zones vertes indiquent le châssis du modèle AOF (aluminium). Veuillez spécifier s’il s’agit d’une application sur toit plat ou en pente.
| Cadre intérieur | 14½ | 22½ | 26½ | 30½ | 32½ | 34½ | 36½ | 46½ | 54½ | 58½ | 70½ | 78½ | 94½ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14½ |
Modèle 2020
Cadre intérieur (l x h)
14½ » x 14½” Cadre extérieur (l x h)
17½ » x 17½” Surface vitrée
1.46 sq.ft. Modèle 2020
Cadre intérieur (l x h)
368mm x 368mm Cadre extérieur (l x h)
445mm x 445mm Surface vitrée
0.14 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22½ |
Modèle 2028
Cadre intérieur (l x h)
14½ » x 22½” Cadre extérieur (l x h)
17½ » x 25½” Surface vitrée
2.27 sq.ft. Modèle 2028
Cadre intérieur (l x h)
368mm x 572mm Cadre extérieur (l x h)
445mm x 648mm Surface vitrée
0.21 m2 |
Modèle 2828
Cadre intérieur (l x h)
22½ » x 22½” Cadre extérieur (l x h)
25½ » x 25½” Surface vitrée
3.52 sq.ft. Modèle 2828
Cadre intérieur (l x h)
572mm x 572mm Cadre extérieur (l x h)
648mm x 648mm Surface vitrée
0.33 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30½ |
Modèle 2036
Cadre intérieur (l x h)
14½ » x 30½” Cadre extérieur (l x h)
17½ » x 33½” Surface vitrée
3.07 sq.ft. Modèle 2036
Cadre intérieur (l x h)
368mm x 775mm Cadre extérieur (l x h)
445mm x 851mm Surface vitrée
0.29 m2 |
Modèle 2836
Cadre intérieur (l x h)
22½ » x 30½” Cadre extérieur (l x h)
25½ » x 33½” Surface vitrée
4.77 sq.ft. Modèle 2836
Cadre intérieur (l x h)
572mm x 775mm Cadre extérieur (l x h)
648mm x 851mm Surface vitrée
0.44 m2 |
Modèle 3636
Cadre intérieur (l x h)
30½ » x 30½” Cadre extérieur (l x h)
33½ » x 33½” Surface vitrée
6.46 sq.ft. Modèle 3636
Cadre intérieur (l x h)
775mm x 775mm Cadre extérieur (l x h)
851mm x 851mm Surface vitrée
0.60 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34½ |
Modèle 2840
Cadre intérieur (l x h)
22½ » x 34½” Cadre extérieur (l x h)
25½ » x 37½” Surface vitrée
5.39 sq.ft. Modèle 2840
Cadre intérieur (l x h)
572mm x 876mm Cadre extérieur (l x h)
648mm x 953mm Surface vitrée
0.50 m2 |
Modèle 4040
Cadre intérieur (l x h)
34½ » x 34½” Cadre extérieur (l x h)
37½ » x 37½” Surface vitrée
8.27 sq.ft. Modèle 4040
Cadre intérieur (l x h)
876mm x 876mm Cadre extérieur (l x h)
953mm x 953mm Surface vitrée
0.77 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36½ |
Modèle 4242
Cadre intérieur (l x h)
36½ » x 36½” Cadre extérieur (l x h)
39½ » x 39½” Surface vitrée
9.25 sq.ft. Modèle 4242
Cadre intérieur (l x h)
927mm x 927mm Cadre extérieur (l x h)
1003mm x 1003mm Surface vitrée
0.86 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46½ |
Modèle 2052
Cadre intérieur (l x h)
14½ » x 46½” Cadre extérieur (l x h)
17½ » x 49½” Surface vitrée
4.68 sq.ft. Modèle 2052
Cadre intérieur (l x h)
368mm x 1181mm Cadre extérieur (l x h)
445mm x 1257mm Surface vitrée
0.44 m2 |
Modèle 2852
Cadre intérieur (l x h)
22½ » x 46½” Cadre extérieur (l x h)
25½ » x 49½” Surface vitrée
7.27 sq.ft. Modèle 2852
Cadre intérieur (l x h)
572mm x 1181mm Cadre extérieur (l x h)
648mm x 1257mm Surface vitrée
0.68 m2 |
Modèle 3652
Cadre intérieur (l x h)
30½ » x 46½” Cadre extérieur (l x h)
33½ » x 49½” Surface vitrée
9.85 sq.ft. Modèle 3652
Cadre intérieur (l x h)
775mm x 1181mm Cadre extérieur (l x h)
851mm x 1257mm Surface vitrée
0.92 m2 |
Modèle 4052
Cadre intérieur (l x h)
34½ » x 46½” Cadre extérieur (l x h)
37½ » x 49½” Surface vitrée
11.14 sq.ft. Modèle 4052
Cadre intérieur (l x h)
876mm x 1181mm Cadre extérieur (l x h)
953mm x 1257mm Surface vitrée
1.03 m2 |
Modèle 5252
Cadre intérieur (l x h)
46½ » x 46½” Cadre extérieur (l x h)
49½ » x 49½” Surface vitrée
15.02 sq.ft. Modèle 5252
Cadre intérieur (l x h)
1181mm x 1181mm Cadre extérieur (l x h)
1257mm x 1257mm Surface vitrée
1.40 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54½ |
Modèle 2860
Cadre intérieur (l x h)
22½ » x 54½” Cadre extérieur (l x h)
25½ » x 57½” Surface vitrée
8.52 sq.ft. Modèle 2860
Cadre intérieur (l x h)
572mm x 1384mm Cadre extérieur (l x h)
648mm x 1461mm Surface vitrée
0.79 m2 |
Modèle 3660
Cadre intérieur (l x h)
30½ » x 54½” Cadre extérieur (l x h)
33½ » x 57½” Surface vitrée
11.54 sq.ft. Modèle 3660
Cadre intérieur (l x h)
775mm x 1384mm Cadre extérieur (l x h)
851mm x 1461mm Surface vitrée
1.07 m2 |
Modèle 6060
Cadre intérieur (l x h)
54½ » x 54½” Cadre extérieur (l x h)
57½ » x 57½” Surface vitrée
20.63 sq.ft. Modèle 6060
Cadre intérieur (l x h)
1384mm x 1384mm Cadre extérieur (l x h)
1460mm x 1461mm Surface vitrée
1.92 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58½ |
Modèle 2864
Cadre intérieur (l x h)
22½ » x 58½” Cadre extérieur (l x h)
25½ » x 61½” Surface vitrée
9.14 sq.ft. Modèle 2864
Cadre intérieur (l x h)
572mm x 1486mm Cadre extérieur (l x h)
648mm x 1562mm Surface vitrée
0.85 m2 |
Modèle 3664
Cadre intérieur (l x h)
30½ » x 58½” Cadre extérieur (l x h)
33½ » x 61½” Surface vitrée
12.39 sq.ft. Modèle 3664
Cadre intérieur (l x h)
775mm x 1486mm Cadre extérieur (l x h)
851mm x 1562mm Surface vitrée
1.15 m2 |
Modèle 4064
Cadre intérieur (l x h)
34½ » x 58½” Cadre extérieur (l x h)
37½ » x 61½” Surface vitrée
14.02 sq.ft. Modèle 4064
Cadre intérieur (l x h)
876mm x 1486mm Cadre extérieur (l x h)
953mm x 1562mm Surface vitrée
1.30 m2 |
Modèle 5264
Cadre intérieur (l x h)
46½ » x 58½” Cadre extérieur (l x h)
49½ » x 61½” Surface vitrée
18.89 sq.ft. Modèle 5264
Cadre intérieur (l x h)
1181mm x 1486mm Cadre extérieur (l x h)
1257mm x 1562mm Surface vitrée
1.75 m2 |
Modèle 6464
Cadre intérieur (l x h)
58½ » x 58½” Cadre extérieur (l x h)
61½ » x 61½” Surface vitrée
23.77 sq.ft. Modèle 6464
Cadre intérieur (l x h)
1486mm x 1486mm Cadre extérieur (l x h)
1562mm x 1562mm Surface vitrée
2.21 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62½ |
Modèle 2868
Cadre intérieur (l x h)
22½ » x 62½” Cadre extérieur (l x h)
25½ » x 65½” Surface vitrée
9.77 sq.ft. Modèle 2868
Cadre intérieur (l x h)
572mm x 1588mm Cadre extérieur (l x h)
648mm x 1664mm Surface vitrée
0.91 m2 |
Modèle 3668
Cadre intérieur (l x h)
30½ » x 62½” Cadre extérieur (l x h)
33½ » x 65½” Surface vitrée
13.24 sq.ft. Modèle 3668
Cadre intérieur (l x h)
775mm x 1588mm Cadre extérieur (l x h)
851mm x 1664mm Surface vitrée
1.23 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70½ |
Modèle 2076
Cadre intérieur (l x h)
14½ » x 70½” Cadre extérieur (l x h)
17½ » x 73½” Surface vitrée
7.10 sq.ft. Modèle 2076
Cadre intérieur (l x h)
368mm x 1791mm Cadre extérieur (l x h)
445mm x 1867mm Surface vitrée
0.66 m2 |
Modèle 2876
Cadre intérieur (l x h)
22½ » x 70½” Cadre extérieur (l x h)
25½ » x 73½” Surface vitrée
11.02 sq.ft. Modèle 2876
Cadre intérieur (l x h)
572mm x 1791mm Cadre extérieur (l x h)
648mm x 1867mm Surface vitrée
1.02 m2 |
Modèle 3676
Cadre intérieur (l x h)
30½ » x 70½” Cadre extérieur (l x h)
33½ » x 73½” Surface vitrée
14.93 sq.ft. Modèle 3676
Cadre intérieur (l x h)
775mm x 1791mm Cadre extérieur (l x h)
851mm x 1867mm Surface vitrée
1.39 m2 |
Modèle 4076
Cadre intérieur (l x h)
34½ » x 70½” Cadre extérieur (l x h)
37½ » x 73½” Surface vitrée
16.89 sq.ft. Modèle 4076
Cadre intérieur (l x h)
876mm x 1791mm Cadre extérieur (l x h)
953mm x 1867mm Surface vitrée
1.57 m2 |
Modèle 5276
Cadre intérieur (l x h)
46½ » x 70½” Cadre extérieur (l x h)
49½ » x 73½” Surface vitrée
22.77 sq.ft. Modèle 5276
Cadre intérieur (l x h)
1181mm x 1791mm Cadre extérieur (l x h)
1257mm x 1867mm Surface vitrée
2.12 m2 |
Modèle 6476 AOF
Cadre intérieur (l x h)
58½ » x 70½” Cadre extérieur (l x h)
62¼ » x 74¼” Surface vitrée
28.64 sq.ft. Modèle 6476 AOF
Cadre intérieur (l x h)
1486mm x 1791mm Cadre extérieur (l x h)
1581mm x 1886mm Surface vitrée
2.66 m2 |
Modèle 7676 AOF
Cadre intérieur (l x h)
70½ » x 70½” Cadre extérieur (l x h)
74¼ » x 74¼” Surface vitrée
34.52 sq.ft. Modèle 7676 AOF
Cadre intérieur (l x h)
1791mm x 1791mm Cadre extérieur (l x h)
1886mm x 1886mm Surface vitrée
3.21 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74½ |
Modèle 3280
Cadre intérieur (l x h)
26½ » x 74½” Cadre extérieur (l x h)
29½ » x 77½” Surface vitrée
13.71 sq.ft. Modèle 3280
Cadre intérieur (l x h)
673mm x 1892mm Cadre extérieur (l x h)
749mm x 1969mm Surface vitrée
1.27 m2 |
Modèle 3880
Cadre intérieur (l x h)
32½ » x 74½” Cadre extérieur (l x h)
35½ » x 77½” Surface vitrée
16.81 sq.ft. Modèle 3880
Cadre intérieur (l x h)
826mm x 1892mm Cadre extérieur (l x h)
902mm x 1969mm Surface vitrée
1.56 m2 |
Modèle 4280
Cadre intérieur (l x h)
36½ » x 74½” Cadre extérieur (l x h)
39½ » x 77½” Surface vitrée
18.88 sq.ft. Modèle 4280
Cadre intérieur (l x h)
927mm x 1892mm Cadre extérieur (l x h)
1003mm x 1969mm Surface vitrée
1.75 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78½ |
Modèle 8484 AOF
Cadre intérieur (l x h)
78½ » x 78½” Cadre extérieur (l x h)
82¼ » x 82¼” Surface vitrée
42.79 sq.ft. Modèle 8484 AOF
Cadre intérieur (l x h)
1994mm x 1994mm Cadre extérieur (l x h)
2089mm x 2089mm Surface vitrée
3.98 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 94½ |
Modèle 28100
Cadre intérieur (l x h)
22½ » x 94½” Cadre extérieur (l x h)
25½ » x 97½” Surface vitrée
14.77 sq.ft. Modèle 28100
Cadre intérieur (l x h)
572mm x 2400mm Cadre extérieur (l x h)
648mm x 2477mm Surface vitrée
1.37 m2 |
Modèle 36100
Cadre intérieur (l x h)
30½ » x 94½” Cadre extérieur (l x h)
33½ » x 97½” Surface vitrée
20.02 sq.ft. Modèle 36100
Cadre intérieur (l x h)
775mm x 2400mm Cadre extérieur (l x h)
851mm x 2477mm Surface vitrée
1.86 m2 |
Modèle 40100
Cadre intérieur (l x h)
34½ » x 94½” Cadre extérieur (l x h)
37½ » x 97½” Surface vitrée
22.64 sq.ft. Modèle 40100
Cadre intérieur (l x h)
876mm x 2400mm Cadre extérieur (l x h)
953mm x 2477mm Surface vitrée
2.10 m2 |
Modèle 52100 AOF
Cadre intérieur (l x h)
46½ » x 94½” Cadre extérieur (l x h)
50¼ » x 98¼” Surface vitrée
30.52 sq.ft. Modèle 52100 AOF
Cadre intérieur (l x h)
1181mm x 2401mm Cadre extérieur (l x h)
1276mm x 2496mm Surface vitrée
2.83 m2 |
Modèle 60100 AOF
Cadre intérieur (l x h)
54½ » x 94½” Cadre extérieur (l x h)
58¼ » x 98¼” Surface vitrée
35.77 sq.ft. Modèle 60100 AOF
Cadre intérieur (l x h)
1385mm x 2401mm Cadre extérieur (l x h)
1480mm x 2496mm Surface vitrée
3.32 m2 |
Modèle 64100 AOF
Cadre intérieur (l x h)
58½ » x 94½” Cadre extérieur (l x h)
62¼ » x 98¼” Surface vitrée
38.39 sq.ft. Modèle 64100 AOF
Cadre intérieur (l x h)
1486mm x 2401mm Cadre extérieur (l x h)
1581mm x 2496mm Surface vitrée
3.57 m2 |
Modèle 76100 AOF
Cadre intérieur (l x h)
70½ » x 94½” Cadre extérieur (l x h)
74¼ » x 98¼” Surface vitrée
46.27 sq.ft. Modèle 76100 AOF
Cadre intérieur (l x h)
1791mm x 2401mm Cadre extérieur (l x h)
1886mm x 2496mm Surface vitrée
4.3 m2 |
Modèle 84100 AOF
Cadre intérieur (l x h)
78½ » x 94½” Cadre extérieur (l x h)
82¼ » x 98¼” Surface vitrée
51.52 sq.ft. Modèle 84100 AOF
Cadre intérieur (l x h)
1994mm x 2401mm Cadre extérieur (l x h)
2089mm x 2496mm Surface vitrée
4.79 m2 |
Modèle 100100 AOF
Cadre intérieur (l x h)
94½ » x 94½” Cadre extérieur (l x h)
98¼ » x 98¼” Surface vitrée
62.02 sq.ft. Modèle 100100 AOF
Cadre intérieur (l x h)
2401mm x 2401mm Cadre extérieur (l x h)
2496mm x 2496mm Surface vitrée
5.76 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 114½ |
Modèle 52120 AOF
Cadre intérieur (l x h)
46½ » x 114½” Cadre extérieur (l x h)
50¼ » x 118¼” Surface vitrée
36.97 sq.ft. Modèle 52120 AOF
Cadre intérieur (l x h)
1181mm x 2909mm Cadre extérieur (l x h)
1276mm x 3004mm Surface vitrée
3.43 m2 |
Modèle 60120 AOF
Cadre intérieur (l x h)
54½ » x 114½” Cadre extérieur (l x h)
58¼ » x 118¼” Surface vitrée
43.34 sq.ft. Modèle 60120 AOF
Cadre intérieur (l x h)
1385mm x 2909mm Cadre extérieur (l x h)
1480mm x 3004mm Surface vitrée
4.03 m2 |
Modèle 76120 AOF
Cadre intérieur (l x h)
70½ » x 114½” Cadre extérieur (l x h)
74¼ » x 118¼” Surface vitrée
56.06 sq.ft. Modèle 76120 AOF
Cadre intérieur (l x h)
1791mm x 2909mm Cadre extérieur (l x h)
1886mm x 3004mm Surface vitrée
5.21 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tableau des dimensions – Récapitulatif
Pincer pour agrandir.
REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636.
REMARQUE : Pour les dimensions standard de l’AC VCM, cadre intérieur en PVC.
REMARQUE : Pour les plus grandes dimensions, utilisez l’AOF. Les zones vertes indiquent le châssis du modèle AOF (aluminium). Veuillez spécifier s’il s’agit d’une application sur toit plat ou en pente.
Informations techniques
Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.
TÉLÉCHARGER LE TABLEAU DES DIMENSIONS
Téléchargez une version PDF du tableau des dimensions pour ce modèle à conserver comme référence.
Le tableau des dimensions est disponible en unités impériales et métriques.
Le tableau des dimensions est disponible en unités impériales et métriques.
INSTRUCTIONS
D’INSTALLATION
D’INSTALLATION
Suivez les instructions d’installation de Columbia pour garantir une installation réussie.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
DESSINS ET
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Téléchargez deux formats des dessins techniques de ce modèle – (1) Dessin détaillé ou (2) Données du produit. Sont également disponibles une version .dwg (fichier CAO) et les caractéristiques du produit sous forme de document Word, PDF ou fichier texte.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
ACCESSOIRES
FKCM – Ensemble de solin, monté sur cadre
(Toit en asphalte incliné uniquement)
IWS – Membrane de toit
POURQUOI COLUMBIA?
Découvrez pourquoi les puits de lumière Columbia ne fuient pas
Les puits de lumière fabriqués au Canada par Columbia sont conçus et fabriqués avec des matériaux et des composants innovants et de qualité supérieure, associés à plus de cinquante ans d’expérience. Nous sommes fiers d’avoir fourni plus d’un million de puits de lumière pour les toits nord-américains.
La conception du cadre de nos produits a fait ses preuves en résistant aux pires intempéries canadiennes. Le cadre en aluminium extrudé robuste, associé au châssis de montage intérieur en vinyle à barrière thermique et au système de contrôle de la condensation de Columbia, constituent une combinaison unique dans l’industrie des puits de lumière. Nous utilisons des vitrages haute performance de l’un des plus grands fabricants au monde, Cardinal Glass Industries, basé en Amérique du Nord. Nos puits de lumière combinent un cadre extérieur en aluminium extrudé durable avec une finition en peinture-émail cuite au four et un cadre intérieur en vinyle PVC robuste.
Le cadre intérieur en vinyle PVC à solin intégré de Columbia, associé à une bride en vinyle extra large, constitue un système de protection intégré contre les intempéries, en tandem avec le cadre extérieur en aluminium extrudé résistant. Notre gouttière de condensation rigide à quatre côtés a été conçue avec une largeur supplémentaire pour permettre une accumulation maximale de la condensation et un drainage efficace.
Toutes les matières premières sont fabriquées en Amérique du Nord par des fournisseurs avec lesquels nous travaillons depuis des décennies.
Des puits de lumière fabriqués au Canada, conçus pour notre climat rigoureux
Les puits de lumière Columbia sont spécialement conçus pour la vie dans notre climat canadien. Qu’ils soient soumis à la neige, à la glace, au vent, à la grêle ou à une chaleur intense, nos produits sont spécialement conçus pour exceller dans ces conditions exigeantes.
De nombreux puits de lumière importés sont conçus pour un climat plus tempéré et manquent de performance et de durabilité. Pendant plus de cinq décennies, Columbia s’est consacrée à la fabrication de puits de lumière de haute qualité qui ont fait leurs preuves au fil du temps dans notre climat canadien.
Chaque aspect du puits de lumière a été étudié, conçu et testé.
Nous utilisons les meilleurs matériaux disponibles et les dernières technologies de verre.
L’efficacité énergétique est une priorité pour les propriétaires canadiens, compte tenu de notre climat rigoureux. Columbia est le seul fabricant canadien à offrir le triple vitrage sur tous ses modèles de puits de lumière. Un choix de verres ENERGY STAR® supérieur à toute la concurrence.
Vous pourriez aussi être intéressé par…
GL VCM – Puits de lumière à vitre fixe monté sur cadre
La beauté et la clarté de la lumière naturelle. Ce puits de lumière fixe Monté Sur Cadre de haute qualité constitue le choix idéal pour la plupart des applications sur…
En savoir plus
Columbia AC OCM – Puits de lumière à dôme en acrylique monté sur cadre à ouverture manuelle
Rafraîchissez votre maison avec le puits de lumière ouvrant à solin intégré manuel de Columbia. Découvrez le plaisir d’associer la lumière naturelle et une ventilation à l’air frais.
En savoir plus
Columbia AC OCM-E – Puits de lumière à dôme en acrylique monté sur cadre à ouverture électrique
Le puits de lumière électrique à dôme acrylique monté sur parapet, fabriqué au Canada par Columbia, offre les avantages combinés de la lumière naturelle et de la ventilation à l’air…
En savoir plus
Columbia AC AOF – Puits de lumière commercial en acrylique à montage sur châssis
Doté d’un cadre extérieur et intérieur en aluminium solide et rigide. Disponible dans la gamme complète d’options acryliques de Columbia. Dôme et pyramide.
En savoir plus
