PUITS DE LUMIÈRE
À OUVERTURE
PAR TIGE

Puits de lumière commercial en verre à ouverture par tige VCM SPD (vinyle) et ATCM SPD (aluminium).

Puits de lumière commercial en verre à ouverture par tige VCM SPD (vinyle) et ATCM SPD (aluminium)

Le puits de lumière à ouverture par tige SPD est conçu pour les grandes applications nécessitant une ventilation.
Disponible dans une large sélection d’options en acrylique ou en polycarbonate.
Les dimensions plus petites sont dotées d’un cadre interne en PVC, tandis que pour les dimensions plus grandes, un cadre interne en aluminium est utilisé pour accroître la rigidité. (Voir le tableau des dimensions)
Les puits de lumière à ouverture par tige se montent sur une bordure construite sur le site par votre entrepreneur ou artisan.
Le puits de lumière à ouverture par tige SPD est disponible en version manuelle (SPD) et en version électrique (SPD-E). Le puits de lumière ouvrant fonctionne grâce à une tige à vis robuste pouvant être ouverte ou fermée à l’aide d’une tige de commande ou d’un interrupteur mural électrique.
Le puits de lumière à ouverture par tige SPD est doté d’un châssis monobloc qui se scelle à la bordure à l’aide d’une bande adhésive en mousse préinstallée et robuste.
Ce puits de lumière ne comprend pas d’écran anti-insectes.

L’unité de verre scellée est garantie de ne pas présenter de défauts pendant une période de vingt ans à partir de la date d’achat (condensation entre les vitres).

CARACTÉRISTIQUES

Recommandé pour des ouvertures plus grandes, là où un puits de lumière en deux parties (OVCM) n’est pas approprié.
Installation montée sur bordure. Construction sur site par d’autres. Quincaillerie d’ouverture résistante à la corrosion, robuste.
Options d’ouverture manuelle ou électrique.
Convient aux applications de toit plat ou incliné.

La clarté et la luminosité exceptionnelles du verre, avec l’option de double ou triple vitrage pour une efficacité énergétique accrue, avec le choix du laminé pour une sécurité supplémentaire.
Les tailles plus grandes utilisent un cadre interne en aluminium à rupture thermique pour une rigidité supplémentaire.
Pour certaines tailles, une double broche peut être nécessaire pour assurer la stabilité en position ouverte.

Double ou triple vitrage, trempé ou laminé

Double Or Triple Glazed Feature

Rempli de gaz argon pour une efficacité énergétique supérieureType de toit
recommandé

Pente de toit
minimale de 2:12

Pente Minimale 2 12

Type de toit
recommandé

Flat Sloped Curb Sloped Roof Feature

Plat avec bordure inclinée ou toit incliné.

Pour des ouvertures plus grandes ou des applications commerciales.

Large Opening Commercial Feature

Columbia propose une large gamme d’options de verre haute performance

Columbia propose une large gamme d’options de double ou triple vitrage.

Choisissez le triple vitrage pour une efficacité énergétique améliorée, et Temp/Temp/Laminé pour une sécurité supplémentaire.

Cardinal Glass Logo

Cardinal Glass Industries est le fournisseur de verre de Columbia, un leader mondial dans la technologie de verre haute performance. Cardinal maintient une vision claire : concevoir et fabriquer les produits de verre résidentiels les plus avancés de l’industrie.

Double vitrage LoE³ 366 transparent (trempé/trempé)

DGLEA

La référence de l’industrie

Double vitrage LoE³ 366 transparent (trempé/trempé)

Double vitrage avec gaz argon.
Le triple revêtement LoE³ supérieur est pratiquement invisible.
Bloque 95 % des rayons ultraviolets.
Résistance supérieure à la condensation.
Conforme aux normes de l’industrie, notre revêtement LoE³ est identique à celui de la concurrence, provenant du même fournisseur.

double glazed loe3 366 tempered laminated

Double vitrage LoE³ 366 trempé/feuilleté

TLLEA

Verre feuilleté robuste

Double vitrage LoE³ 366 trempé/feuilleté

Double vitrage avec gaz argon.
Le triple revêtement LoE³ supérieur est pratiquement invisible.
Réduit les effets du bruit jusqu’à 30 %.
Plus de sécurité : La couche intermédiaire la plus interne maintient le verre en cas de bris.
Du verre feuilleté transparent ou blanc translucide est disponible.
Jusqu’à 99 % de protection UV, réduit la décoloration des meubles.
Garantie grêle de 10 ans sur les fissures ou bris dus à un épisode de grêle.

Double Vitrage LoE³ 366 Neat

NEAT

Peu d’entretien

Double Vitrage LoE³ 366 Neat

Double vitrage avec gaz argon.
Le triple revêtement LoE³ supérieur est pratiquement invisible.
La couche Neat permet de décompose les matières organiques présentes sur le verre.
Réduit les taches d’eau et disperse l’eau uniformément.
Bloque 95 % des rayons ultraviolets.
Couche Neat disponible en supplément sur toutes les options de vitrage.

Double Vitrage LoE³ i89

i89

Protection proche d’un triple vitrage

Double Vitrage LoE³ i89

Double vitrage avec gaz argon. Le triple revêtement LoE³ supérieur est pratiquement invisible.
Revêtements LoE³ appliqués sur deux surfaces pour une efficacité énergétique renforcée.
Performance proche d’un triple vitrage.
Bloque 95 % des rayons ultraviolets.
Disponible dans tous les modèles de dimensions standard et personnalisées depuis 2011.

double glazed loe3 366 tinted bronze grey

Double vitrage LoE³ 366 en teintes bronze ou grise

BLEA / GLEA

Pour une lumière plus douce

Double vitrage LoE³ 366 en teintes bronze ou grise

Double vitrage avec gaz argon.
Le triple revêtement LoE³ supérieur est pratiquement invisible.
Réduction de l’éblouissement.
Idéal pour les pièces nécessitant une lumière plus douce.
Réduction du gain de chaleur solaire.
Bloque 95 % des rayons ultraviolets.
Disponible en teintes bronze ou grise.

Double vitrage LoE³ 366 réfléchissant bronze/gris

SRB / SRG

Gain de chaleur solaire le plus bas

Double vitrage LoE³ 366 réfléchissant bronze/gris

Double vitrage avec gaz argon.
Le triple revêtement LoE³ supérieur est pratiquement invisible.
Le fini miroir qui reflète les rayons du soleil.
Le puits de lumière affichant la plus faible transmission de lumière visible sur le marché à l’heure actuelle.
Contrôle supérieur du gain de chaleur solaire.

Triple vitrage LoE³ 366 – Trempé/trempé/trempé

TGLEA

Performance thermique optimale

Triple vitrage LoE³ 366 – Trempé/trempé/trempé

Verre à triple vitrage avec deux cavités remplies de gaz argon.
Leader de l’industrie avec le triple revêtement LoE³ sur les surfaces 2 et 5, ou deux des trois vitres – contrairement à la concurrence.
Meilleure efficacité énergétique et meilleur facteur-U de l’industrie.
Protège contre la décoloration causée par les rayons UV.
Disponible dans tous les modèles de dimensions standard et personnalisées depuis 2010.
Garantie de 10 ans contre la grêle.

triple glazed loe3 366 temp temp laminated

Triple vitrage LoE³ 366 – Trempé/trempé/feuilleté*

TGLAM

Économie d’énergie et résistance

Triple vitrage LoE³ 366 – Trempé/trempé/feuilleté*

Verre à triple vitrage avec deux cavités remplies de gaz argon.
Les deux vitres extérieures sont en verre trempé.
Plus de sécurité : Le verre feuilleté intermédiaire le plus interne maintient le verre en cas de bris.
Réduit les effets du bruit jusqu’à 30 %.
Disponible dans tous les modèles de dimensions standard et personnalisées depuis 2010.
Garantie de 10 ans contre la grêle.

* Répond au code de construction de la ville de Vancouver

LES AVANTAGES DU VERRE FEUILLETÉ DE COLUMBIA

Nous offrons la résistance et la protection supplémentaires du verre feuilleté sur l’ensemble des options de vitrage de Columbia. Privilégiez nos choix les plus populaires – Double vitrage LoE³ 366 trempé/feuilleté et triple vitrage LoE³ 366 trempé/trempé/feuilleté.

Réduction sonore supérieure

Réduit les effets du bruit jusqu’à 30 % par rapport au double vitrage standard, et jusqu’à 50 % de moins qu’un puits de lumière à dôme en plastique.

Laissez entrer la lumière naturelle sans les bruits supplémentaires, dus par exemple à circulation routière ou aérienne.

Plus de sécurité

Le verre feuilleté est beaucoup plus difficile à briser et à pénétrer que le verre traditionnel.

Dès lors, si vous êtes préoccupé par la sécurité, cela vaut la peine d’y réfléchir. La couche intermédiaire la plus interne maintient le verre en cas de bris.

Meilleure protection UV de sa catégorie

Le verre feuilleté laisse entrer la lumière, mais protège votre maison des rayons UV. Le choix idéal pour éviter la décoloration de vos sols, meubles et œuvres d’art.

Nous proposons du triple vitrage sur tous les modèles

Columbia est le seul fabricant de puits de lumière à offrir un triple vitrage (y compris les options feuilletées) sur tous les modèles, fixes ou ouvrants, de dimensions standard ou personnalisées.

Les puits de lumière à triple vitrage répondent aux exigences actuelles de certification ENERGY STAR^® 2020 (Version 5). Nous fournissons une efficacité énergétique de pointe.

Options d’ouverture manuelle ou électrique

Manual Venting Skylight

Mécanisme d’exploitation manuelle de haute qualité en acier et laiton. Actionné à l’aide d’une perche télescopique Columbia (disponible en longueurs de 4 pieds à 6 pieds et de 6 pieds à 10 pieds).

Electric Venting Skylight

La commodité d’un moteur d’ouverture électrique connecté au système électrique du bâtiment, actionné à l’aide d’un interrupteur mural. REMARQUE : Alimentation de 220 V requise.

COLUMBIA OFFRE LE PLUS GRAND CHOIX DE COULEURS DE CADRES DE PUITS DE LUMIÈRE EN AMÉRIQUE DU NORD

Avec la sélection croissante d’options de couleur pour les bardeaux d’asphalte et les toits métalliques, Columbia vous permet d’assortir la couleur du cadre de votre puits de lumière à la teinte de votre matériau de toiture ou de vos fenêtres. Columbia propose sept couleurs standard et un nombre illimité de couleurs personnalisées assorties. Économisez du temps et de l’argent en optant pour une couleur standard, ou fournissez un échantillon de couleur à votre distributeur et nous produirons une teinte assortie.

Tailles pour les modèles de vitrage GLASS VCM SPD (VINYLE) & ATCM SPD (aluminium)

Le puits de lumière commercial à broche GLASS VCM SPD (VINYLE) & ATCM SPD (Aluminium) de Columbia est disponible dans les tailles indiquées dans le tableau ci-dessous (impériales et métriques). Vous pouvez également consulter les tailles les plus populaires. Si vous ne trouvez pas la taille dont vous avez besoin ci-dessous, veuillez visiter la section des tailles personnalisées. Vous pouvez également télécharger un fichier PDF imprimable du tableau. Il est important de noter que toutes les tailles sont à l’intérieur de la bordure.

VOIR LES DIMENSIONS PERSONNALISÉES

Si vous ne trouvez pas les dimensions souhaitées dans nos produits standard, consultez notre page Dimensions personnalisées.

Les dimensions standard des puits de lumière sont disponibles dans les deux options.

DIMENSIONS
POPULAIRES

L’étoile jaune indique les dimensions les plus populaires.

Columbia recommande de considérer le GL OCM (cadre en deux parties avec ouverture intégrée pour l’écran)

VCM SPD

Cadre de base ATCM seulement

Cadre intérieur	14½	22½	30½	34½	36½	46½
14½
22½
30½
34½
36½
46½
54½
58½
62½
70½
74½
94½

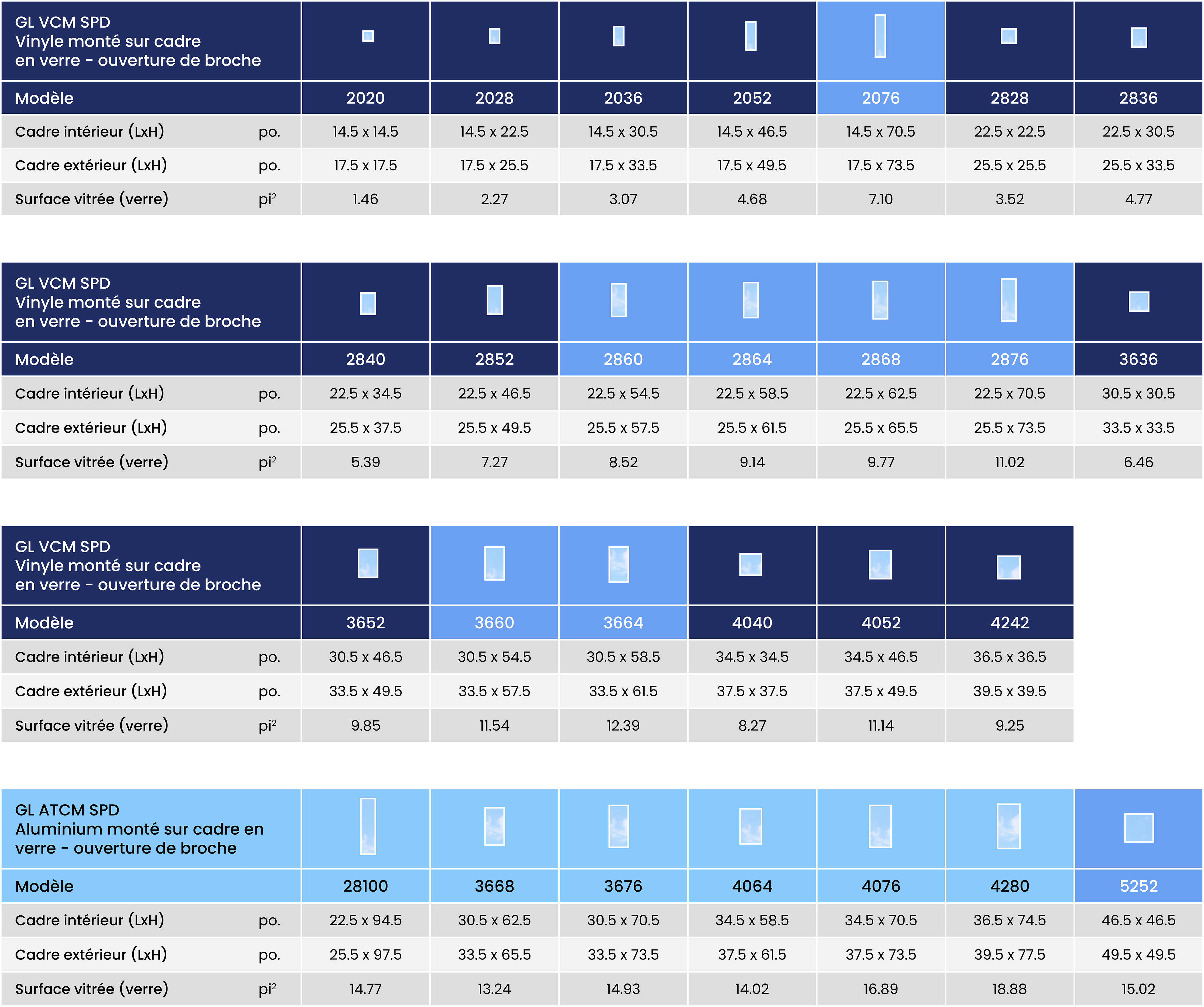

Tableau des dimensions – Récapitulatif

Pincer pour agrandir.

Columbia recommande de considérer le GL OCM (cadre en deux parties avec ouverture intégrée pour l’écran)

VCM SPD

Cadre de base ATCM seulement

Informations techniques

Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.

TÉLÉCHARGER LE TABLEAU DES DIMENSIONS

Téléchargez une version PDF du tableau des dimensions pour ce modèle à conserver comme référence.

Le tableau des dimensions est disponible en unités impériales et métriques.

Télécharger

DESSINS ET
CARACTÉRISTIQUES

Téléchargez deux formats des dessins techniques de ce modèle – (1) Dessin détaillé ou (2) Données du produit. Sont également disponibles une version .dwg (fichier CAO) et les caractéristiques du produit sous forme de document Word, PDF ou fichier texte.

Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
