AC VSF – PUITS DE LUMIÈRE À DÔME EN ACRYLIQUE FIXE AVEC SOLIN INTÉGRÉ EN VINYLE
- Le puits de lumière à dôme en acrylique fixe avec solin intégré, fabriqué au Canada par Columbia, est le choix idéal aussi bien pour les entrepreneurs couvreurs professionnels que pour les amateurs. Il est équipé d’un cadre et d’un revêtement en vinyle blanc intégrés, ce qui vous permet d’économiser du temps et de l’argent. Le dôme en acrylique permet de plus grandes dimensions que le verre et sa forme repousse naturellement l’eau et la neige.
- Les puits de lumière avec solin intégré doivent être installés sur une pente minimale de 3:12. Le dôme en acrylique est disponible en double ou triple vitrage transparent, bronze et blanc.
- Les puits de lumière auto-jointoyants se montent directement sur le pont du toit et ne sont utilisés que sur les marchés de l’Est. Le puits de lumière le plus populaire pour les marchés de l’Est et de l’Ouest reste le puits de lumière monté sur rehausse.
- Cadre extérieur en aluminium extrudé robuste, avec une finition en peinture-émail cuite au four, associé à un cadre intérieur résistant en vinyle PVC soudé.
- Les puits de lumière sont disponibles en dimensions standard ou personnalisées, avec des options de couleurs illimitées – sept couleurs de cadre standard ou des couleurs assorties personnalisées.
- Construction robuste canadienne : construit au Canada pour le climat canadien
CARACTÉRISTIQUES
- Convient uniquement aux toits en bardeaux d’asphalte inclinés, avec une pente minimale de 3:12. Nous vous recommandons d’utiliser la membrane Columbia pour réaliser une installation étanche.
- Comprend un cadre intégré en vinyle et une large bride avec solin intégré pour assurer une étanchéité optimale. Comprend des trous de fixation fendus autour du périmètre de la bride, permettant l’expansion et la contraction causées par les changements de température.
- Le modèle de puits de lumière le plus facile à installer – Pas besoin de trousse de solins ni de cadre en bois.
- Cadre extérieur en aluminium extrudé durable et résistant aux intempéries, avec une finition en peinture-émail cuite au four.
- Sept couleurs de cadre standard (y compris le noir), un nombre illimité d’options de couleurs personnalisées.
- Châssis en vinyle (PVC) extrudé, soudé par fusion, blanc, sans entretien. Le châssis en vinyle à barrière thermique est doté d’un cadre à double paroi pour une résistance et une isolation optimales.
- Le système de contrôle de la condensation Columbia, avec sa large gouttière rigide à quatre côtés de qualité supérieure, est conçu pour éliminer l’humidité, assurant ainsi la protection de votre puits de lumière contre les dommages et les taches.
- Fabriqué au Canada à partir de matières premières 100 % nord-américaines.
- Performance testée pour le rigoureux climat canadien depuis plus de 35 ans!
- La meilleure garantie de l’industrie.
Tailles personnalisées
Disponible en tailles standard et personnalisées. Acrylique et polycarbonate de 14 ½ » x 14 ½ » à 46 ½ » x 46 ½ ».
Pente de toit
minimale de 3:12
Convient uniquement pour un toit en bardeau d’asphalte à profil bas ou en bardeau de secousse. Nous recommandons l’utilisation d’un sous-toit Columbia pour une installation étanche à l’eau.
Emplacements recommandés
- Cuisines
- Salles de bains
- Cages d’escaliers
- Halls d’entrée
- Salle à manger
- Salon
LES AVANTAGES DE L’AC VSF – PUITS DE LUMIÈRE À DÔME EN ACRYLIQUE FIXE AVEC SOLIN INTÉGRÉ EN VINYLE
L’AC VSF est l’un des puits de lumière les plus populaires de Columbia, apportant la lumière naturelle à des milliers de maisons au Canada. Réputé pour sa durabilité et sa facilité d’installation – Ne nécessite pas la construction d’un cadre ni de solin. Ce puits de lumière polyvalent présente de nombreuses caractéristiques et avantages.
Conception à Solin Intégré étanche à L’eau
- Revêtement en aluminium
- Durable extruded exterior aluminum frame with baked enamel paint finish.
- Seven standard colours and unlimited custom colour matching. Bring in a paint chip and we will match it.
- Châssis
- Maintenance free, white heavy duty PVC, thermally broken vinyl base frame with co-extruded draft seal.
- Système de contrôle de la condensation de Columbia
- All Columbia skylights utilize our unique rigid (PVC or Aluminum), 4 sided, extra wide gutter – wicking away moisture, protecting your lightwell from damage and unsightly staining.
- Cadre
- Bordure et solin en PVC intégrés – Aucune bordure en bois ou solin métallique requis. Tous les puits de lumière fixes à solin intégré peuvent être installés latéralement, c’est-à-dire que le 3652 peut devenir le 5236.
Solin Intégré : Le Modèle De Puits De Lumière Le Plus Facile à Installer
- Aspect discret attrayant – Aligné avec votre toiture.
- Les puits de lumière à solin intégré sont faciles à installer sur n’importe quel toit en bardeaux de composition ou en bardeaux de fente.
- Le puits de lumière à solin intégré de Columbia est plébiscité par les installateurs et les bricoleurs à travers le pays en raison de sa facilité d’installation, grâce à son cadre intérieur et sa bride intégrés en vinyle PVC.
- Pas besoin de construire une bordure en bois ou un solin, ce qui permet d’économiser du temps et de l’argent.
L’acrylique, Une Meilleure Solution Pour De Nombreuses Applications
- Les puits de lumière à dôme en acrylique sont légers et plus faciles à installer. La forme de dôme renforce la solidité structurelle par rapport à une surface plane.
- Disponible en acrylique et en polycarbonate. Le polycarbonate offre une résistance exceptionnelle aux chocs et est idéal pour les applications où une sécurité accrue est nécessaire.
- Peut être produit dans une teinte claire, blanche ou bronze pour réduire l’éblouissement du soleil et le gain de chaleur solaire.
Les Bienfaits De La Lumière Naturelle
- Résidant dans des régions nordiques, l’apport de lumière naturelle dans nos foyers est essentiel. Cela est particulièrement important pendant les mois d’hiver, lorsque les journées sont plus courtes, l’ensoleillement réduit, et que le soleil est plus bas qu’en été.
- Il a été prouvé que la lumière naturelle augmente le bonheur et la productivité.
- L’augmentation de la luminosité naturelle dans votre maison compense les effets du trouble affectif saisonnier, qui touche de nombreuses personnes en hiver en raison du manque d’exposition au soleil.
- Il a été démontré que la lumière naturelle réduit le risque de myopie chez les enfants et les jeunes adultes en aidant l’œil à produire de la dopamine, ce qui favorise un développement oculaire sain.
Économiques Et Valorisants
- Les puits de lumière montés sur cadre de Columbia sont conçus au Canada avec des matériaux provenant de toute l’Amérique du Nord, ce qui les rend plus abordables que les produits étrangers.
- Les puits de lumière apportent une plus-value à votre investissement immobilier, car l’apport de lumière naturelle et d’air frais est particulièrement recherché en intérieur.
- Les puits de lumière certifiés ENERGY STAR® d’aujourd’hui vous permettent d’économiser de l’argent par rapport aux anciens modèles de puits de lumière à la conception inférieure, tout en offrant plus de confort.
Des Couleurs De Cadre Adaptées à Tous Les Toits
- Sept couleurs de cadre standard sont disponibles sur tous les modèles, fixes et ouvrants, y compris pour les dimensions personnalisées.
- Les architectes conçoivent l’apport de lumière naturelle vers l’intérieur de la maison; ils veulent aussi que le puits de lumière se fonde parfaitement avec votre revêtement de toit pour mettre en valeur son design.
- Un trop grand contraste entre le cadre du puits de lumière et la couleur de votre toit est peu attrayant et même repoussant.
- Apportez un échantillon de couleur à votre distributeur et nous produirons une teinte assortie. Idéal pour une large sélection de couleurs d’acier et d’autres matériaux de toiture.
L’ACRYLIQUE EST LE BON CHOIX POUR DE NOMBREUSES APPLICATIONS
- Columbia fabrique des puits de lumière en acrylique et en polycarbonate
- Ces matériaux de vitrage polyvalents peuvent être produits en double et triple vitrage.
- L’acrylique et le polycarbonate sont disponibles en trois teintes : clair, bronze et blanc translucide.
Double vitrage transparent
Double vitrage transparent
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique transparent apporte une lumière naturelle vive.
Double vitrage bronze
Double vitrage bronze
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique bronze offre une protection maximale contre les rayons extrêmes du soleil, réduisant l’éblouissement et le gain de chaleur solaire.
Double vitrage blanc
Double vitrage blanc
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique blanc atténue l’impact de la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Assure une meilleure intimité.
Triple vitrage transparent
Triple vitrage transparent
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur.
- L’acrylique transparent apporte une lumière naturelle vive.
- Un confort supplémentaire dans votre espace intérieur.
Triple vitrage bronze
Triple vitrage bronze
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur.
- L’acrylique bronze offre une protection maximale contre la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Un confort supplémentaire dans votre espace intérieur.
Triple vitrage blanc
Triple vitrage blanc
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur. L’acrylique blanc atténue l’impact de la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Assure une meilleure intimité.
- Un confort supplémentaire dans votre espace intérieur.
COLUMBIA OFFRE LE PLUS GRAND CHOIX DE COULEURS DE CADRES DE PUITS DE LUMIÈRE EN AMÉRIQUE DU NORD
Avec la sélection croissante d’options de couleur pour les bardeaux d’asphalte et les toits métalliques, Columbia vous permet d’assortir la couleur du cadre de votre puits de lumière à la teinte de votre matériau de toiture ou de vos fenêtres. Columbia propose sept couleurs standard et un nombre illimité de couleurs personnalisées assorties. Économisez du temps et de l’argent en optant pour une couleur standard, ou fournissez un échantillon de couleur à votre distributeur et nous produirons une teinte assortie.
DIMENSIONS DE L’AC VSF – PUITS DE LUMIÈRE À VERRE FIXE AVEC SOLIN INTÉGRÉ EN VINYLE
Disponible dans les tailles indiquées dans le tableau ci-dessous (impériales et métriques). Vous pouvez également consulter les tailles les plus populaires. Si vous ne trouvez pas la taille dont vous avez besoin ci-dessous, veuillez visiter notre page des tailles personnal
VOIR LES DIMENSIONS PERSONNALISÉES
Si vous ne trouvez pas les dimensions souhaitées dans nos produits standard, consultez notre page Dimensions personnalisées.
Les dimensions standard des puits de lumière sont disponibles dans les deux options.
DIMENSIONS
POPULAIRES
POPULAIRES
L’étoile jaune indique les dimensions les plus populaires.
| Ouverture du toit | 14½ | 22½ | 26½ | 30½ | 34½ | 36½ | 46½ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14½ |
Modèle 2020
Ouverture du toit (l x h)
14½ » x 14½” Surface vitrée
1.46 sq.ft. Modèle 2020
Ouverture du toit (l x h)
368mm x 368mm Surface vitrée
0.14 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22½ |
Modèle 2028
Ouverture du toit (l x h)
14½ » x 22½” Surface vitrée
2.27 sq.ft. Modèle 2028
Ouverture du toit (l x h)
368mm x 572mm Surface vitrée
0.21 m2 |
Modèle 2828
Ouverture du toit (l x h)
22½ » x 22½” Surface vitrée
3.52 sq.ft. Modèle 2828
Ouverture du toit (l x h)
572mm x 572mm Surface vitrée
0.33 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30½ |
Modèle 2036
Ouverture du toit (l x h)
14½ » x 30½” Surface vitrée
3.07 sq.ft. Modèle 2036
Ouverture du toit (l x h)
368mm x 775mm Surface vitrée
0.29 m2 |
Modèle 2836
Ouverture du toit (l x h)
22½ » x 30½” Surface vitrée
4.77 sq.ft. Modèle 2836
Ouverture du toit (l x h)
572mm x 775mm Surface vitrée
0.44 m2 |
Modèle 3636
Ouverture du toit (l x h)
30½ » x 30½” Surface vitrée
6.46 sq.ft. Modèle 3636
Ouverture du toit (l x h)
775mm x 775mm Surface vitrée
0.60 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34½ |
Modèle 2840
Ouverture du toit (l x h)
22½ » x 34½” Surface vitrée
5.39 sq.ft. Modèle 2840
Ouverture du toit (l x h)
572mm x 876mm Surface vitrée
0.50 m2 |
Modèle 4040
Ouverture du toit (l x h)
34½ » x 34½” Surface vitrée
8.27 sq.ft. Modèle 4040
Ouverture du toit (l x h)
876mm x 876mm Surface vitrée
0.77 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36½ |
Modèle 4242
Ouverture du toit (l x h)
36½ » x 36½” Surface vitrée
9.25 sq.ft. Modèle 4242
Ouverture du toit (l x h)
927mm x 927mm Surface vitrée
0.86 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46½ |
Modèle 2052
Ouverture du toit (l x h)
14½ » x 46½” Surface vitrée
4.68 sq.ft. Modèle 2052
Ouverture du toit (l x h)
368mm x 1181mm Surface vitrée
0.44 m2 |
Modèle 2852
Ouverture du toit (l x h)
22½ » x 46½” Surface vitrée
7.27 sq.ft. Modèle 2852
Ouverture du toit (l x h)
572mm x 1181mm Surface vitrée
0.68 m2 |
Modèle 3652
Ouverture du toit (l x h)
30½ » x 46½” Surface vitrée
9.85 sq.ft. Modèle 3652
Ouverture du toit (l x h)
775mm x 1181mm Surface vitrée
0.92 m2 |
Modèle 4052
Ouverture du toit (l x h)
34½ » x 46½” Surface vitrée
11.14 sq.ft. Modèle 4052
Ouverture du toit (l x h)
876mm x 1181mm Surface vitrée
1.03 m2 |
Modèle 5252
Ouverture du toit (l x h)
46½ » x 46½” Surface vitrée
15.02 sq.ft. Modèle 5252
Ouverture du toit (l x h)
1181mm x 1181mm Surface vitrée
1.40 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54½ |
Modèle 2860
Ouverture du toit (l x h)
22½ » x 54½” Surface vitrée
8.52 sq.ft. Modèle 2860
Ouverture du toit (l x h)
572mm x 1384mm Surface vitrée
0.79 m2 |
Modèle 3660
Ouverture du toit (l x h)
30½ » x 54½” Surface vitrée
11.54 sq.ft. Modèle 3660
Ouverture du toit (l x h)
775mm x 1384mm Surface vitrée
1.07 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58½ |
Modèle 2864
Ouverture du toit (l x h)
22½ » x 58½” Surface vitrée
9.14 sq.ft. Modèle 2864
Ouverture du toit (l x h)
572mm x 1486mm Surface vitrée
0.85 m2 |
Modèle 3664
Ouverture du toit (l x h)
30½ » x 58½” Surface vitrée
12.39 sq.ft. Modèle 3664
Ouverture du toit (l x h)
775mm x 1486mm Surface vitrée
1.15 m2 |
Modèle 4064
Ouverture du toit (l x h)
34½ » x 58½” Surface vitrée
14.02 sq.ft. Modèle 4064
Ouverture du toit (l x h)
876mm x 1486mm Surface vitrée
1.30 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62½ |
Modèle 2868
Ouverture du toit (l x h)
22½ » x 62½” Surface vitrée
9.77 sq.ft. Modèle 2868
Ouverture du toit (l x h)
572mm x 1588mm Surface vitrée
0.91 m2 |
Modèle 3668
Ouverture du toit (l x h)
30½ » x 62½” Surface vitrée
13.24 sq.ft. Modèle 3668
Ouverture du toit (l x h)
775mm x 1588mm Surface vitrée
1.23 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70½ |
Modèle 2076
Ouverture du toit (l x h)
14½ » x 70½” Surface vitrée
7.10 sq.ft. Modèle 2076
Ouverture du toit (l x h)
368mm x 1791mm Surface vitrée
0.66 m2 |
Modèle 2876
Ouverture du toit (l x h)
22½ » x 70½” Surface vitrée
11.02 sq.ft. Modèle 2876
Ouverture du toit (l x h)
572mm x 1791mm Surface vitrée
1.02 m2 |
Modèle 3676
Ouverture du toit (l x h)
30½ » x 70½” Surface vitrée
14.93 sq.ft. Modèle 3676
Ouverture du toit (l x h)
775mm x 1791mm Surface vitrée
1.39 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74½ |
Modèle 3280
Ouverture du toit (l x h)
26½ » x 74½” Surface vitrée
13.71 sq.ft. Modèle 3280
Ouverture du toit (l x h)
673mm x 1892mm Surface vitrée
1.27 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

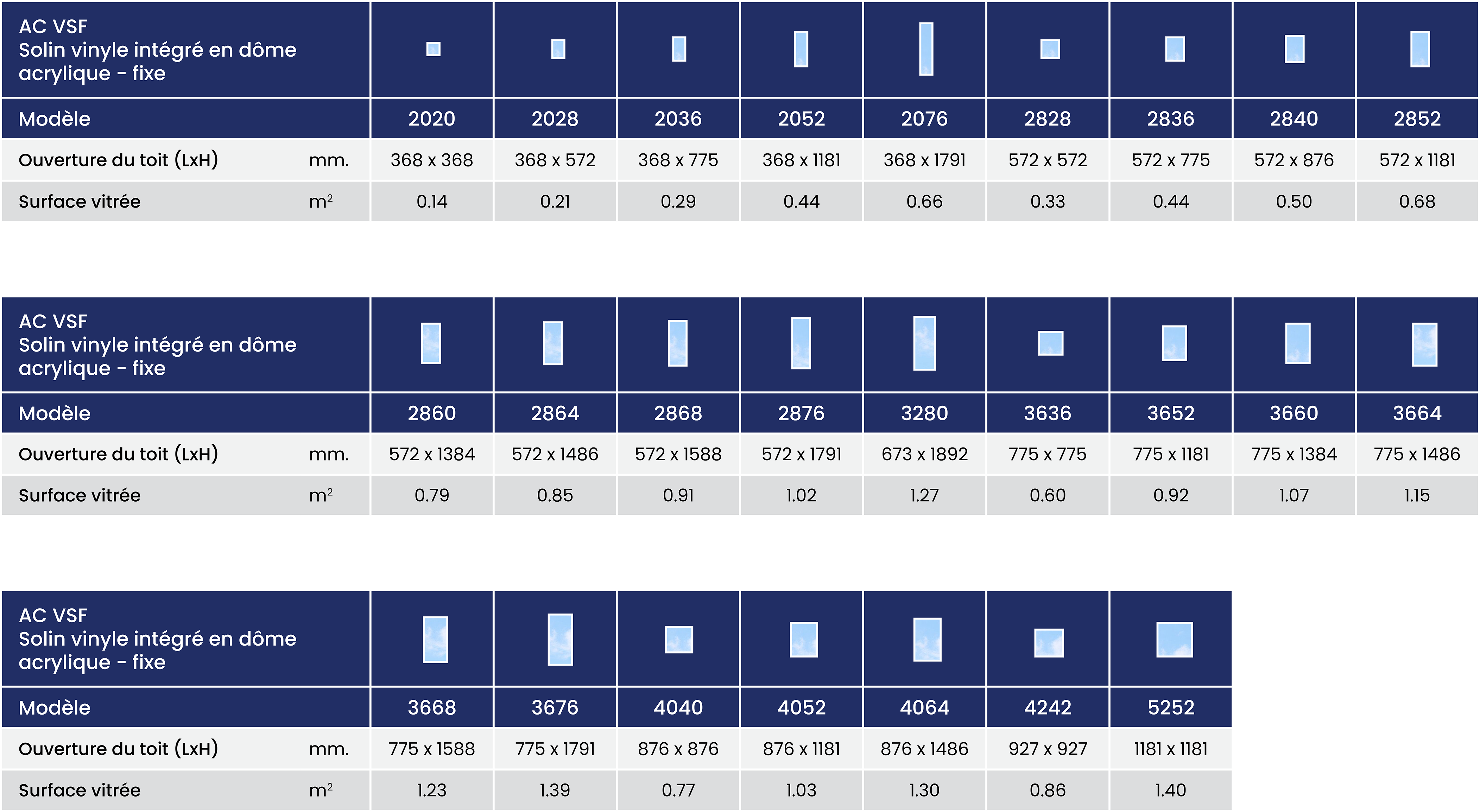

Tableau des dimensions – Récapitulatif
Pincer pour agrandir.
REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636.
Informations techniques
Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.
TÉLÉCHARGER LE TABLEAU DES DIMENSIONS
Téléchargez une version PDF du tableau des dimensions pour ce modèle à conserver comme référence.
Le tableau des dimensions est disponible en unités impériales et métriques.
Le tableau des dimensions est disponible en unités impériales et métriques.
INSTRUCTIONS
D’INSTALLATION
D’INSTALLATION
Suivez les instructions d’installation de Columbia pour garantir une installation réussie.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
DESSINS ET
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Téléchargez deux formats des dessins techniques de ce modèle – (1) Dessin détaillé ou (2) Données du produit. Sont également disponibles une version .dwg (fichier CAO) et les caractéristiques du produit sous forme de document Word, PDF ou fichier texte.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
POURQUOI COLUMBIA?
Des puits de lumière fabriqués au Canada, conçus pour notre climat rigoureux
Les puits de lumière Columbia sont spécialement conçus pour la vie dans notre climat canadien. Qu’ils soient soumis à la neige, à la glace, au vent, à la grêle ou à une chaleur intense, nos produits sont spécialement conçus pour exceller dans ces conditions exigeantes.
De nombreux puits de lumière importés sont conçus pour un climat plus tempéré et manquent de performance et de durabilité. Pendant plus de cinq décennies, Columbia s’est consacrée à la fabrication de puits de lumière de haute qualité qui ont fait leurs preuves au fil du temps dans notre climat canadien.
Chaque aspect du puits de lumière a été étudié, conçu et testé.
Nous utilisons les meilleurs matériaux disponibles et les dernières technologies de verre.
L’efficacité énergétique est une priorité pour les propriétaires canadiens, compte tenu de notre climat rigoureux. Columbia est le seul fabricant canadien à offrir le triple vitrage sur tous ses modèles de puits de lumière. Un choix de verres ENERGY STAR® supérieur à toute la concurrence.
Un nouvel entrepôt de distribution à Mississauga, pour mieux servir l’Ontario, le Québec et les Maritimes
Nous avons déménagé notre entrepôt de distribution de l’Est dans une toute nouvelle installation construite à Mississauga, en Ontario. Le nouvel entrepôt de distribution de Columbia est plus grand et capable de stocker une gamme complète de produits Columbia, Slimlite et FAKRO prêts à livrer.
L’entrepôt nous permet de desservir l’Est du Canada avec une plus grande efficacité et des délais de livraison réduits.
Vous pourriez aussi être intéressé par…
Columbia AC VCM – Puits de lumière fixe à dôme en acrylique, monté sur cadre en vinyle
Les puits de lumière à dôme et pyramide en acrylique à montage sur cadre de Columbia sont conçus pour fonctionner parfaitement pendant des décennies, disponibles en 2 configurations de cadre,…
En savoir plus
Columbia GL VSF – Puits de lumière à verre fixe avec solin intégré en vinyle
Illuminez votre maison avec la clarté de la lumière naturelle. Le puits de lumière fixe avec solin intégré est le choix privilégié des professionnels et des bricoleurs, avec un solin…
En savoir plus
Columbia GL OSF – Puits de lumière en verre à ouverture manuelle avec solin intégré en vinyle
Le puits de lumière en verre à ouverture manuelle avec solin intégré offre les avantages de la lumière naturelle et de la ventilation à l’air frais. Idéal pour les zones…
En savoir plus
Columbia AC AOF – Puits de lumière commercial en acrylique à montage sur châssis
Doté d’un cadre extérieur et intérieur en aluminium solide et rigide. Disponible dans la gamme complète d’options acryliques de Columbia. Dôme et pyramide.
En savoir plus
