AC OCM – Puits de lumière à dôme en acrylique monté sur cadre à ouverture manuelle
- Les puits de lumière à ouverture manuelle de Columbia, fabriqués en acrylique ou en polycarbonate haute performance, offrent une luminosité naturelle exceptionnelle. L’AC OCM est polyvalent, adapté aussi bien aux toits en pente qu’aux toits plats. Sa conception en forme de dôme favorise un écoulement efficace de la pluie et de la neige fondante.
- Disponible en double ou triple vitrage acrylique écoénergétique. Pour les endroits nécessitant moins de gain de chaleur solaire, optez pour un vitrage teinté blanc ou bronze, ou un vitrage transparent standard.
- Le puits de lumière s’ouvre et se ferme à l’aide de la manivelle fournie s’il est facilement accessible, ou d’une perche télescopique (vendue séparément) pour les emplacements difficiles d’accès.
Columbia utilise des moteurs et des télécommandes Truth Hardware de haute qualité fabriqués en Amérique du Nord.- Cadre extérieur en aluminium extrudé robuste, avec une finition en peinture-émail cuite au four, associé à un cadre intérieur résistant en vinyle PVC blanc soudé.
- Les puits de lumière sont disponibles en dimensions standard ou personnalisées, avec des options de couleurs illimitées – Sept couleurs de cadre standard ou des couleurs assorties personnalisées.
- Fourni en standard avec une moustiquaire préinstallée et amovible.
- Construction robuste canadienne : construit au Canada pour le climat canadien.
CARACTÉRISTIQUES
- Le choix idéal pour les installations sur toits plats.
- Résistance et durabilité d’un double ou triple vitrage en acrylique ou en polycarbonate.
- Disponible en acrylique ou en polycarbonate transparent, blanc et teinté.
- Le système de contrôle de la condensation Columbia, avec sa gouttière rigide extra-large à quatre côtés de qualité supérieure, est conçu pour éliminer l’humidité, assurant ainsi la protection du puits de lumière contre les dommages et les taches.
- Le châssis en vinyle blanc est assorti au conduit de lumière intérieur.
- Cadre extérieur en aluminium extrudé durable et résistant aux intempéries, avec une finition en peinture-émail cuite au four.
- Sept couleurs de cadre standard (y compris le noir), un nombre illimité d’options personnalisées.
- Fourni en standard avec une manivelle pour les puits de lumière facilement accessibles. Perche télescopique pour les emplacements plus difficiles à atteindre, longueurs disponibles de 4 à 6 pi et de 6 à 10 pi. Adaptateur hexagonal à billes inclus.
- Dimensions personnalisées disponibles jusqu’à 4 x 4 pi.
- Moustiquaire amovible préinstallé avec un cadre en aluminium blanc assorti à la base en vinyle et au conduit de lumière. Des broches à ressort facilitent le retrait et l’installation.
- Fabriqué au Canada à partir de matières premières 100 % nord-américaines.
Tailles personnalisées disponibles
Disponible en tailles standard et personnalisées. Acrylique & polycarbonate de 14 ½” x 14 ½” à 94 ½” x 94 ½”.
Emplacement recommandé
- Cuisines
- Salles de bains
- Cages d’escaliers
- Halls d’entrée
- Salle à manger
- Salon
LES AVANTAGES DE L’AC OCM – PUITS DE LUMIÈRE À DÔME EN ACRYLIQUE À OUVERTURE MANUELLE
Notre puits de lumière en acrylique à ouverture manuelle assure un confort intérieur exceptionnel en diffusant la luminosité et la clarté de la lumière naturelle, tout en rafraîchissant votre maison grâce à une agréable brise traversante.
En permettant l’évacuation de l’air chaud accumulé, des odeurs et des polluants en suspension, notre puits de lumière contribue naturellement à améliorer l’environnement intérieur de votre maison, sans recourir exclusivement à une climatisation onéreuse.
En permettant l’évacuation de l’air chaud accumulé, des odeurs et des polluants en suspension, notre puits de lumière contribue naturellement à améliorer l’environnement intérieur de votre maison, sans recourir exclusivement à une climatisation onéreuse.
Circulation D’air Frais
- Améliorez la santé de l’environnement intérieur de votre maison en profitant de la clarté et de la luminosité de la lumière naturelle, ainsi que de la circulation d’air frais. Inspirez et ressentez le pouvoir revitalisant de l’air frais.
- La circulation naturelle de l’air vous permet d’éliminer les polluants toxiques et les odeurs, tout en régulant la température de votre maison en évacuant l’air chaud qui aurait pu s’y accumuler.
Les Bienfaits De La Lumière Naturelle
- Résidant dans des régions nordiques, l’apport de lumière naturelle dans nos foyers est essentiel. Cela est particulièrement important pendant les mois d’hiver, lorsque les journées sont plus courtes, l’ensoleillement réduit, et que le soleil est plus bas qu’en été.
- Il a été prouvé que la lumière naturelle augmente le bonheur et la productivité.
- L’augmentation de la luminosité naturelle dans votre maison compense les effets du trouble affectif saisonnier, qui touche de nombreuses personnes en hiver en raison du manque d’exposition au soleil.
- Il a été démontré que la lumière naturelle réduit le risque de myopie chez les enfants et les jeunes adultes en aidant l’œil à produire de la dopamine, ce qui favorise un développement oculaire sain.
Économiques Et Valorisants
- Les puits de lumière montés sur cadre de Columbia sont conçus au Canada avec des matériaux provenant de toute l’Amérique du Nord, ce qui les rend plus abordables que les produits étrangers.
- Les puits de lumière apportent une plus-value à votre investissement immobilier, car l’apport de lumière naturelle et d’air frais est particulièrement recherché en intérieur.

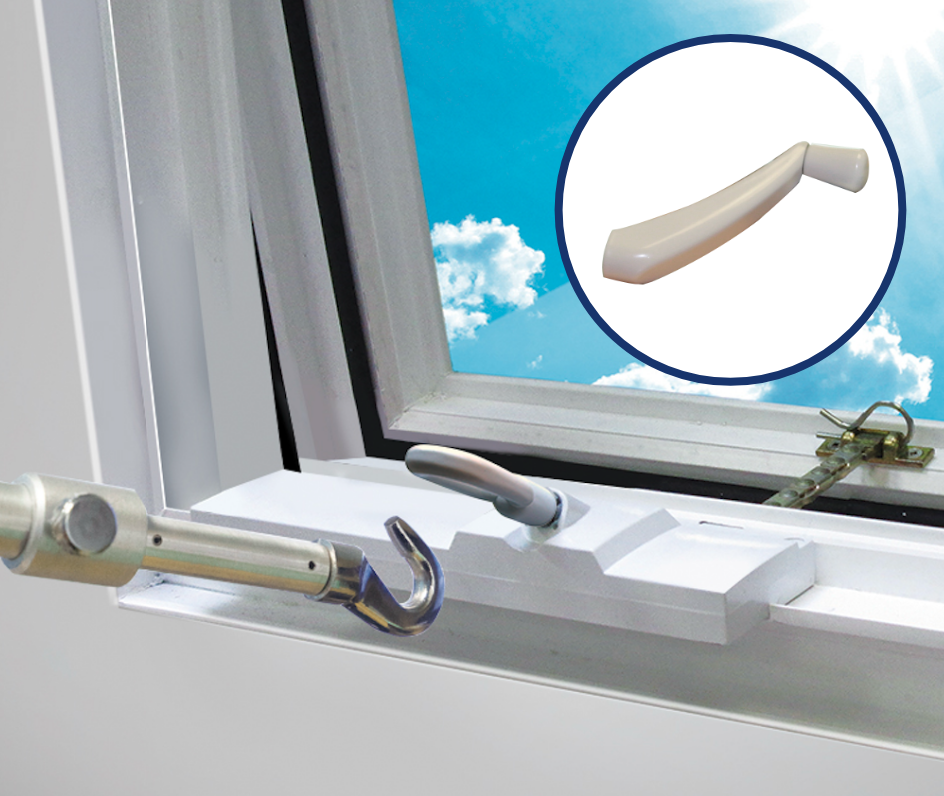

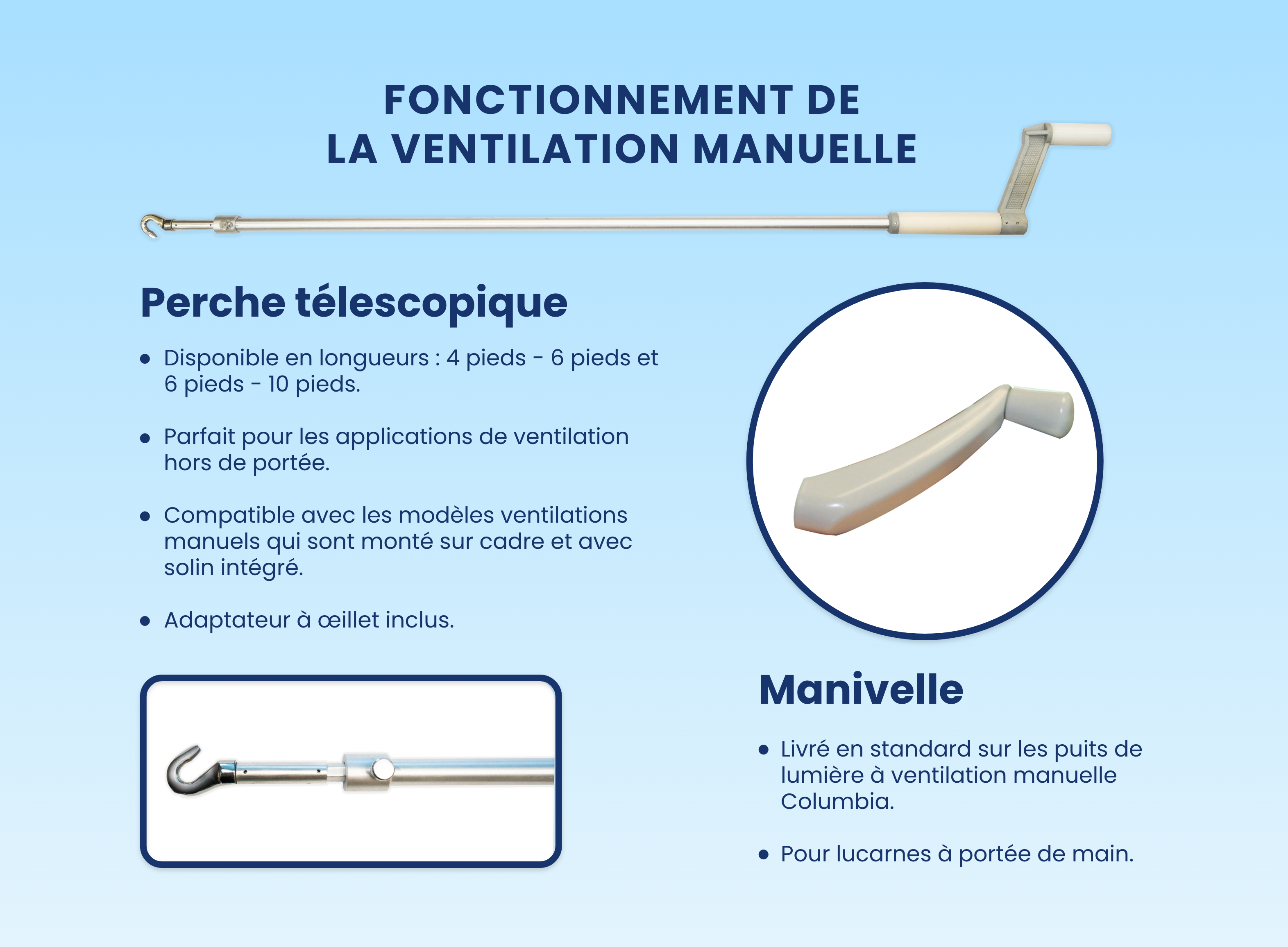

Fonctionnement Manuel
- Votre puits de lumière ouvrant est fourni en standard avec une manivelle, ce qui est idéal pour les emplacements facilement accessibles.
- Vous pouvez choisir d’acheter une perche télescopique pour actionner votre puits de lumière s’il est hors de portée. Disponible en longueurs de 4 à 6 pi et de 6 à 10 pi. Compatible avec les modèles ouvrants montés sur cadre et à solin intégré. Adaptateur hexagonal à billes inclus.
L’ingénierie éprouvée Des Cadres Ouvrants De Columbia
- Cadre extérieur en aluminium
Cadre en aluminium durable, sans entretien, avec un fini brun en peinture-émail cuite au four. Aluminium extérieur blanc, noir, gris anthracite ou bois de santal disponible sur tous les modèles.
Cadre à finition mate, anodisé clair ou couleur personnalisée également disponible. - Châssis
Châssis en vinyle PVC blanc à barrière thermique, sans entretien. Pour installation sur toit en pente, spécifiez les dimensions en haut du puits de lumière.
Le puits de lumière peut être construit horizontalement ou verticalement, à préciser lors de la commande.
Par exemple, 2852 ou 5228. REMARQUE : La largeur du cadre du OCM et du OCM E ne peut dépasser 1,75 po.
L’acrylique, Une Meilleure Solution Pour De Nombreuses Applications
- Les puits de lumière à dôme en acrylique sont légers et plus faciles à installer. La forme de dôme renforce la solidité structurelle par rapport à une surface plane.
- Disponible en acrylique et en polycarbonate. Le polycarbonate offre une résistance exceptionnelle aux chocs et est idéal pour les applications où une sécurité accrue est nécessaire.
- Peut être produit dans une teinte claire, blanche ou bronze pour réduire l’éblouissement du soleil et le gain de chaleur solaire.
L’ACRYLIQUE EST LE BON CHOIX POUR DE NOMBREUSES APPLICATIONS
- Columbia fabrique des puits de lumière en acrylique et en polycarbonate
- Ces matériaux de vitrage polyvalents peuvent être produits en double et triple vitrage.
- L’acrylique et le polycarbonate sont disponibles en trois teintes : clair, bronze et blanc translucide.
Double vitrage transparent
Double vitrage transparent
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique transparent apporte une lumière naturelle vive.
Double vitrage bronze
Double vitrage bronze
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique bronze offre une protection maximale contre les rayons extrêmes du soleil, réduisant l’éblouissement et le gain de chaleur solaire.
Double vitrage blanc
Double vitrage blanc
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique blanc atténue l’impact de la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Assure une meilleure intimité.
Triple vitrage transparent
Triple vitrage transparent
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur.
- L’acrylique transparent apporte une lumière naturelle vive.
- Un confort supplémentaire dans votre espace intérieur.
Triple vitrage bronze
Triple vitrage bronze
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur.
- L’acrylique bronze offre une protection maximale contre la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Un confort supplémentaire dans votre espace intérieur.
Triple vitrage blanc
Triple vitrage blanc
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur. L’acrylique blanc atténue l’impact de la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Assure une meilleure intimité.
- Un confort supplémentaire dans votre espace intérieur.
COLUMBIA OFFRE LE PLUS GRAND CHOIX DE COULEURS DE CADRES DE PUITS DE LUMIÈRE EN AMÉRIQUE DU NORD
Avec la sélection croissante d’options de couleur pour les bardeaux d’asphalte et les toits métalliques, Columbia vous permet d’assortir la couleur du cadre de votre puits de lumière à la teinte de votre matériau de toiture ou de vos fenêtres. Columbia propose sept couleurs standard et un nombre illimité de couleurs personnalisées assorties. Économisez du temps et de l’argent en optant pour une couleur standard, ou fournissez un échantillon de couleur à votre distributeur et nous produirons une teinte assortie.
DIMENSIONS DE L’AC OCM – PUITS DE LUMIÈRE À DÔME EN ACRYLIQUE À OUVERTURE MANUELLE
Le puits de lumière à dôme en acrylique à ouverture manuelle AC OCM de Columbia est disponible dans les dimensions indiquées dans le tableau ci-dessous (en unités impériales et métriques). Vous pouvez également consulter les dimensions les plus populaires. Si vous ne trouvez pas les dimensions dont vous avez besoin ci-dessous, veuillez consulter notre section Dimensions personnalisées. Une version PDF imprimable du tableau est disponible au téléchargement. Il est important de noter que toutes les dimensions sont mesurées à l’intérieur du cadre.
VOIR LES DIMENSIONS PERSONNALISÉES
Si vous ne trouvez pas les dimensions souhaitées dans nos produits standard, consultez notre page Dimensions personnalisées.
Les dimensions standard des puits de lumière sont disponibles dans les deux options.
DIMENSIONS
POPULAIRES
POPULAIRES
L’étoile jaune indique les dimensions les plus populaires.
| Cadre intérieur | 14½ | 22½ | 30½ | 34½ | 36½ | 46½ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14½ |
Modèle 2020
Cadre intérieur (l x h)
14½ » x 14½” Cadre extérieur (l x h)
17½ » x 17½” Surface vitrée
1.46 sq.ft. Modèle 2020
Cadre intérieur (l x h)
368mm x 368mm Cadre extérieur (l x h)
445mm x 445mm Surface vitrée
0.14 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22½ |
Modèle 2028
Cadre intérieur (l x h)
14½ » x 22½” Cadre extérieur (l x h)
17½ » x 25½” Surface vitrée
2.27 sq.ft. Modèle 2028
Cadre intérieur (l x h)
368mm x 572mm Cadre extérieur (l x h)
445mm x 648mm Surface vitrée
0.21 m2 |
Modèle 2828
Cadre intérieur (l x h)
22½ » x 22½” Cadre extérieur (l x h)
25½ » x 25½” Surface vitrée
3.52 sq.ft. Modèle 2828
Cadre intérieur (l x h)
572mm x 572mm Cadre extérieur (l x h)
648mm x 648mm Surface vitrée
0.33 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30½ |
Modèle 2036
Cadre intérieur (l x h)
14½ » x 30½” Cadre extérieur (l x h)
17½ » x 33½” Surface vitrée
3.07 sq.ft. Modèle 2036
Cadre intérieur (l x h)
368mm x 775mm Cadre extérieur (l x h)
445mm x 851mm Surface vitrée
0.29 m2 |
Modèle 2836
Cadre intérieur (l x h)
22½ » x 30½” Cadre extérieur (l x h)
25½ » x 33½” Surface vitrée
4.77 sq.ft. Modèle 2836
Cadre intérieur (l x h)
572mm x 775mm Cadre extérieur (l x h)
648mm x 851mm Surface vitrée
0.44 m2 |
Modèle 3636
Cadre intérieur (l x h)
30½ » x 30½” Cadre extérieur (l x h)
33½ » x 33½” Surface vitrée
6.46 sq.ft. Modèle 3636
Cadre intérieur (l x h)
775mm x 775mm Cadre extérieur (l x h)
851mm x 851mm Surface vitrée
0.60 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34½ |
Modèle 2840
Cadre intérieur (l x h)
22½ » x 34½” Cadre extérieur (l x h)
25½ » x 37½” Surface vitrée
5.39 sq.ft. Modèle 2840
Cadre intérieur (l x h)
572mm x 876mm Cadre extérieur (l x h)
648mm x 953mm Surface vitrée
0.50 m2 |
Modèle 4040
Cadre intérieur (l x h)
34½ » x 34½” Cadre extérieur (l x h)
37½ » x 37½” Surface vitrée
8.27 sq.ft. Modèle 4040
Cadre intérieur (l x h)
876mm x 876mm Cadre extérieur (l x h)
953mm x 953mm Surface vitrée
0.77 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36½ |
Modèle 4242
Cadre intérieur (l x h)
36½ » x 36½” Cadre extérieur (l x h)
39½ » x 39½” Surface vitrée
9.25 sq.ft. Modèle 4242
Cadre intérieur (l x h)
927mm x 927mm Cadre extérieur (l x h)
1003mm x 1003mm Surface vitrée
0.86 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46½ |
Modèle 2052
Cadre intérieur (l x h)
14½ » x 46½” Cadre extérieur (l x h)
17½ » x 49½” Surface vitrée
4.68 sq.ft. Modèle 2052
Cadre intérieur (l x h)
368mm x 1181mm Cadre extérieur (l x h)
445mm x 1257mm Surface vitrée
0.44 m2 |
Modèle 2852
Cadre intérieur (l x h)
22½ » x 46½” Cadre extérieur (l x h)
25½ » x 49½” Surface vitrée
7.27 sq.ft. Modèle 2852
Cadre intérieur (l x h)
572mm x 1181mm Cadre extérieur (l x h)
648mm x 1257mm Surface vitrée
0.68 m2 |
Modèle 3652
Cadre intérieur (l x h)
30½ » x 46½” Cadre extérieur (l x h)
33½ » x 49½” Surface vitrée
9.85 sq.ft. Modèle 3652
Cadre intérieur (l x h)
775mm x 1181mm Cadre extérieur (l x h)
851mm x 1257mm Surface vitrée
0.92 m2 |
Modèle 4052
Cadre intérieur (l x h)
34½ » x 46½” Cadre extérieur (l x h)
37½ » x 49½” Surface vitrée
11.14 sq.ft. Modèle 4052
Cadre intérieur (l x h)
876mm x 1181mm Cadre extérieur (l x h)
953mm x 1257mm Surface vitrée
1.03 m2 |
Modèle 5252
Cadre intérieur (l x h)
46½ » x 46½” Cadre extérieur (l x h)
49½ » x 49½” Surface vitrée
15.02 sq.ft. Modèle 5252
Cadre intérieur (l x h)
1181mm x 1181mm Cadre extérieur (l x h)
1257mm x 1257mm Surface vitrée
1.40 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

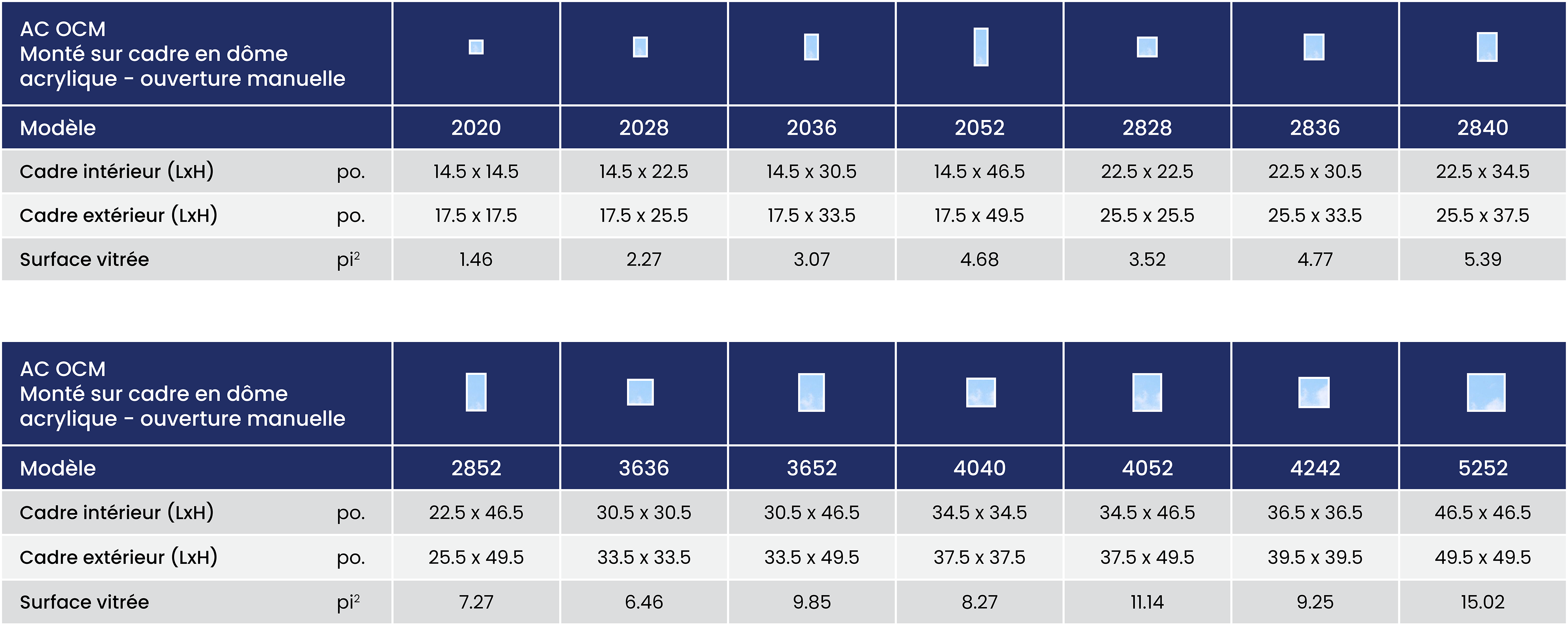

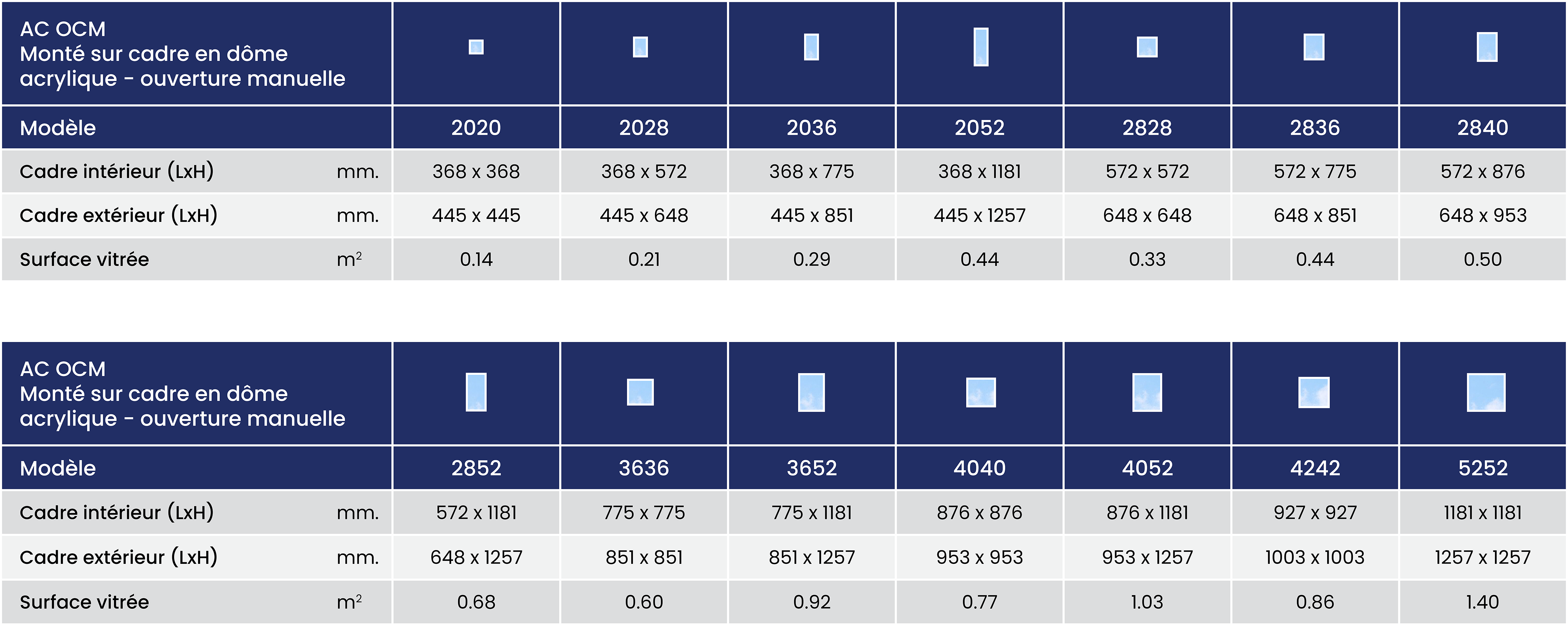

Tableau des dimensions – Récapitulatif
Pincer pour agrandir.
REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636.
Informations techniques
Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.
TÉLÉCHARGER LE TABLEAU DES DIMENSIONS
Téléchargez une version PDF du tableau des dimensions pour ce modèle à conserver comme référence.
Le tableau des dimensions est disponible en unités impériales et métriques.
Le tableau des dimensions est disponible en unités impériales et métriques.
INSTRUCTIONS
D’INSTALLATION
D’INSTALLATION
Suivez les instructions d’installation de Columbia pour garantir une installation réussie.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
DESSINS ET
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Téléchargez deux formats des dessins techniques de ce modèle – (1) Dessin détaillé ou (2) Données du produit. Sont également disponibles une version .dwg (fichier CAO) et les caractéristiques du produit sous forme de document Word, PDF ou fichier texte.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
ACCESSOIRES
FKCM – Ensemble de solin, monté sur cadre
(Toit en asphalte incliné uniquement)
IWS – Membrane de toit
Perche télescopique
Longueurs de 4 à 6 pi ou 6 à 10 pi disponibles
Manivelle
(remplacement)
POURQUOI COLUMBIA?
Des puits de lumière fabriqués au Canada, conçus pour notre climat rigoureux
Les puits de lumière Columbia sont spécialement conçus pour la vie dans notre climat canadien. Qu’ils soient soumis à la neige, à la glace, au vent, à la grêle ou à une chaleur intense, nos produits sont spécialement conçus pour exceller dans ces conditions exigeantes.
De nombreux puits de lumière importés sont conçus pour un climat plus tempéré et manquent de performance et de durabilité. Pendant plus de cinq décennies, Columbia s’est consacrée à la fabrication de puits de lumière de haute qualité qui ont fait leurs preuves au fil du temps dans notre climat canadien.
Chaque aspect du puits de lumière a été étudié, conçu et testé.
Nous utilisons les meilleurs matériaux disponibles et les dernières technologies de verre.
L’efficacité énergétique est une priorité pour les propriétaires canadiens, compte tenu de notre climat rigoureux. Columbia est le seul fabricant canadien à offrir le triple vitrage sur tous ses modèles de puits de lumière. Un choix de verres ENERGY STAR® supérieur à toute la concurrence.
Un nouvel entrepôt de distribution à Mississauga, pour mieux servir l’Ontario, le Québec et les Maritimes
Nous avons déménagé notre entrepôt de distribution de l’Est dans une toute nouvelle installation construite à Mississauga, en Ontario. Le nouvel entrepôt de distribution de Columbia est plus grand et capable de stocker une gamme complète de produits Columbia, Slimlite et FAKRO prêts à livrer.
L’entrepôt nous permet de desservir l’Est du Canada avec une plus grande efficacité et des délais de livraison réduits.
Vous pourriez aussi être intéressé par…
GL VCM – Puits de lumière à vitre fixe monté sur cadre
La beauté et la clarté de la lumière naturelle. Ce puits de lumière fixe Monté Sur Cadre de haute qualité constitue le choix idéal pour la plupart des applications sur…
En savoir plus
Columbia GL OCM E – Puits de lumière en verre à ventilation électrique, monté sur cadre
Rafraîchissez votre maison avec le puits de lumière à ventilation électrique à montage sur cadre de Columbia. Profitez des avantages combinés de la lumière naturelle et de la ventilation de…
En savoir plus
Columbia GL OSF – Puits de lumière en verre à ouverture manuelle avec solin intégré en vinyle
Le puits de lumière en verre à ouverture manuelle avec solin intégré offre les avantages de la lumière naturelle et de la ventilation à l’air frais. Idéal pour les zones…
En savoir plus
Columbia AC AOF – Puits de lumière commercial en acrylique à montage sur châssis
Doté d’un cadre extérieur et intérieur en aluminium solide et rigide. Disponible dans la gamme complète d’options acryliques de Columbia. Dôme et pyramide.
En savoir plus
