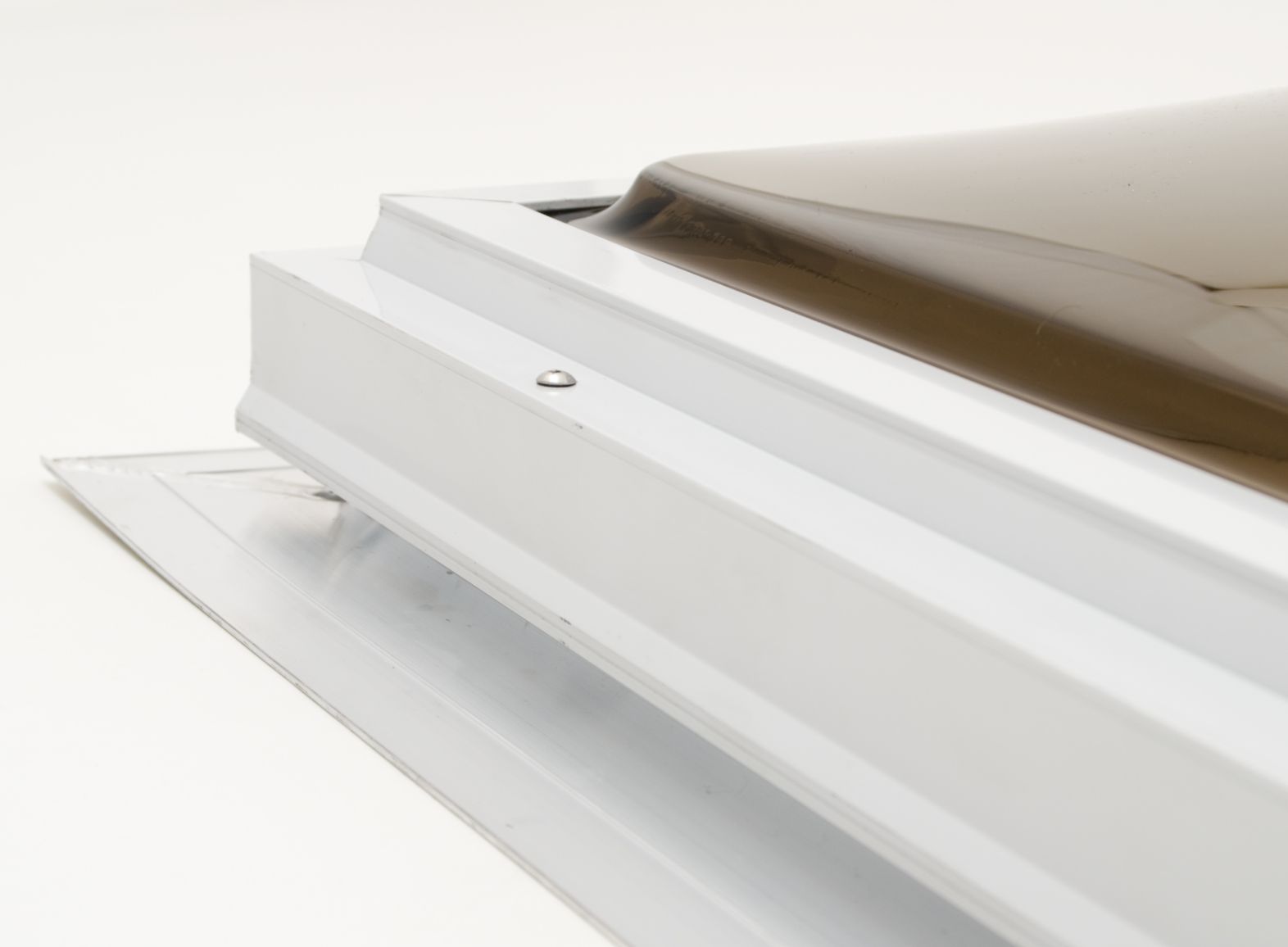

AC ASF – Puits de lumière en dôme en acrylique à auto-jointoyage fixe en aluminium
- Le AC ASF est un puits de lumière en dôme en acrylique ou en polycarbonate auto-jointoyant en aluminium, conçu pour fonctionner parfaitement pendant des décennies. Il offre la clarté de la lumière naturelle pour une installation résidentielle sur toit incliné, ainsi que pour les véhicules récréatifs et les maisons mobiles. Améliorez le confort et l’habitabilité de votre intérieur avec la beauté de la lumière naturelle.
- La robuste bride auto-jointoyante en aluminium rend l’installation rapide et facile, ce qui peut faire la différence sur les grands projets de plusieurs puits de lumière.
- Vous pouvez choisir la qualité optimale de lumière naturelle pour votre projet, car le AC ASF est disponible en transparent, blanc et teinte bronze.
- Disponible en modèles de dôme et de pyramide en acrylique (pyramide disponible uniquement en dimensions carrées).
- Peut être fabriqué en acrylique et en polycarbonate. Le polycarbonate offre un niveau de sécurité supplémentaire grâce à sa résistance exceptionnelle.
- Les puits de lumière auto-jointoyants se montent directement sur le pont du toit et ne sont utilisés que sur les marchés de l’Est. Le puits de lumière le plus populaire pour les marchés de l’Est et de l’Ouest reste le puits de lumière monté sur rehausse.
- Les puits de lumière auto-jointoyants doivent être installés sur une pente minimale de 3:12.
CARACTÉRISTIQUES
- Convient uniquement pour les toits en bardeaux d’asphalte ou en bardeaux de cèdre en pente. Nous recommandons d’utiliser le sous-couche de Columbia pour une installation étanche à l’eau.
- Comprend un solin intégré en PVC et une bride auto-étanche en aluminium large pour un joint optimal.
- Le modèle de puits de lumière le plus facile à installer – aucun kit de solinage ou solin en bois requis.
- Cadre extérieur en aluminium extrudé durable, résistant aux intempéries, avec finition de peinture émaillée cuite.
- Sept couleurs de cadre standard (y compris le noir), options personnalisées illimitées.
- Tailles personnalisées également disponibles.
- Cadre de base intérieur en vinyle (PVC) blanc extrudé soudé par fusion, sans entretien.
- Le cadre de base en vinyle à rupture thermique présente une conception de cadre à double paroi pour une rigidité et une isolation optimales.
- Gouttière intégrée à quatre côtés (notre technologie de contrôle de la condensation) recueille et évacue la condensation causée par le climat extrême du Canada.
- Avec solin en aluminium.
- Disponible en acrylique double ou triple vitrage, choisissez parmi des teintes claires, bronze ou blanc translucide.
- Testé en conditions climatiques extrêmes au Canada depuis plus de 30 ans !
- Fabriqué au Canada avec des pièces et des matières premières provenant à 100 % d’Amérique du Nord.
- Garantie de l’industrie leader.
Disponible en polycarbonate ultra résistant
Pour les applications qui nécessitent une sécurité supplémentaire.
Emplacement
recommandé
- Résidentielle
- Entrepôts
- Véhicules récréatifs
- Roulottes
Conception de puits de lumière solin intégré en aluminium leader de l’industrie
- Vitrage
Acrylique clair standard double vitrage.
Également disponible en : simple, double et triple vitrage clair, bronze et blanc en acrylique, ainsi qu’en polycarbonate. - Capuchon en aluminium
Cadre extérieur en aluminium standard avec finition émail cuit marron. Cadre en aluminium noir, gris, blanc ou bois de santal disponible sur tous les modèles. Finition brute, anodisée claire ou couleur personnalisée disponible sur le cadre en aluminium. - Gouttière de condensation
Gouttière de condensation à drainage quatre côtés de 24 mm de large. La condensation est dispersée vers l’extérieur du toit le long de notre gouttière unique. - Cadre de base en vinyle
Cadre de base en vinyle blanc sans entretien, à rupture thermique. - Bride auto-jointoyante en aluminium
Facile à installer, bride en aluminium, créant une installation exceptionnellement durable et rigide.
L’ACRYLIQUE EST LE BON CHOIX POUR DE NOMBREUSES APPLICATIONS
- Columbia fabrique des puits de lumière en acrylique et en polycarbonate
- Ces matériaux de vitrage polyvalents peuvent être produits en double et triple vitrage.
- L’acrylique et le polycarbonate sont disponibles en trois teintes : clair, bronze et blanc translucide.
Double vitrage transparent
Double vitrage transparent
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique transparent apporte une lumière naturelle vive.
Double vitrage bronze
Double vitrage bronze
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique bronze offre une protection maximale contre les rayons extrêmes du soleil, réduisant l’éblouissement et le gain de chaleur solaire.
Double vitrage blanc
Double vitrage blanc
- Le double vitrage est le bon choix pour la plupart des applications au Canada.
- Il fournit un degré élevé d’isolation.
- L’acrylique blanc atténue l’impact de la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Assure une meilleure intimité.
Triple vitrage transparent
Triple vitrage transparent
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur.
- L’acrylique transparent apporte une lumière naturelle vive.
- Un confort supplémentaire dans votre espace intérieur.
Triple vitrage bronze
Triple vitrage bronze
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur.
- L’acrylique bronze offre une protection maximale contre la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Un confort supplémentaire dans votre espace intérieur.
Triple vitrage blanc
Triple vitrage blanc
- Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
- Fournit un degré d’isolation supérieur. L’acrylique blanc atténue l’impact de la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
- Assure une meilleure intimité.
- Un confort supplémentaire dans votre espace intérieur.
COLUMBIA OFFRE LE PLUS GRAND CHOIX DE COULEURS DE CADRES DE PUITS DE LUMIÈRE EN AMÉRIQUE DU NORD
Avec la sélection croissante d’options de couleur pour les bardeaux d’asphalte et les toits métalliques, Columbia vous permet d’assortir la couleur du cadre de votre puits de lumière à la teinte de votre matériau de toiture ou de vos fenêtres. Columbia propose sept couleurs standard et un nombre illimité de couleurs personnalisées assorties. Économisez du temps et de l’argent en optant pour une couleur standard, ou fournissez un échantillon de couleur à votre distributeur et nous produirons une teinte assortie.
Tailles pour GL ASF – Puits de lumière fixe en verre avec Solin Intégré en aluminium
Disponible dans les tailles indiquées dans le tableau ci-dessous (impériales et métriques). Vous pouvez également consulter les tailles les plus populaires. Si vous ne trouvez pas la taille dont vous avez besoin ci-dessous, veuillez visiter notre page des tailles personnalisées. Vous pouvez également télécharger un PDF imprimable du tableau.
VOIR LES DIMENSIONS PERSONNALISÉES
Si vous ne trouvez pas les dimensions souhaitées dans nos produits standard, consultez notre page Dimensions personnalisées.
Les dimensions standard des puits de lumière sont disponibles dans les deux options.
DIMENSIONS
POPULAIRES
POPULAIRES
L’étoile jaune indique les dimensions les plus populaires.
| Ouverture du toit | 14½ | 22½ | 26½ | 30½ | 32½ | 34½ | 36½ | 46½ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14½ |
Modèle 2020
Ouverture du toit (l x h)
14½ » x 14½” Surface vitrée
1.46 sq.ft. Modèle 2020
Ouverture du toit (l x h)
368mm x 368mm Surface vitrée
0.14 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22½ |
Modèle 2028
Ouverture du toit (l x h)
14½ » x 22½” Surface vitrée
2.27 sq.ft. Modèle 2028
Ouverture du toit (l x h)
368mm x 572mm Surface vitrée
0.21 m2 |
Modèle 2828
Ouverture du toit (l x h)
22½ » x 22½” Surface vitrée
3.52 sq.ft. Modèle 2828
Ouverture du toit (l x h)
572mm x 572mm Surface vitrée
0.33 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30½ |
Modèle 2036
Ouverture du toit (l x h)
14½ » x 30½” Surface vitrée
3.07 sq.ft. Modèle 2036
Ouverture du toit (l x h)
368mm x 775mm Surface vitrée
0.29 m2 |
Modèle 2836
Ouverture du toit (l x h)
22½ » x 30½” Surface vitrée
4.77 sq.ft. Modèle 2836
Ouverture du toit (l x h)
572mm x 775mm Surface vitrée
0.44 m2 |
Modèle 3636
Ouverture du toit (l x h)
30½ » x 30½” Surface vitrée
6.46 sq.ft. Modèle 3636
Ouverture du toit (l x h)
775mm x 775mm Surface vitrée
0.60 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34½ |
Modèle 2840
Ouverture du toit (l x h)
22½ » x 34½” Surface vitrée
5.39 sq.ft. Modèle 2840
Ouverture du toit (l x h)
572mm x 876mm Surface vitrée
0.50 m2 |
Modèle 4040
Ouverture du toit (l x h)
34½ » x 34½” Surface vitrée
8.27 sq.ft. Modèle 4040
Ouverture du toit (l x h)
876mm x 876mm Surface vitrée
0.77 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36½ |
Modèle 4242
Ouverture du toit (l x h)
36½ » x 36½” Surface vitrée
9.25 sq.ft. Modèle 4242
Ouverture du toit (l x h)
927mm x 927mm Surface vitrée
0.86 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46½ |
Modèle 2052
Ouverture du toit (l x h)
14½ » x 46½” Surface vitrée
4.68 sq.ft. Modèle 2052
Ouverture du toit (l x h)
368mm x 1181mm Surface vitrée
0.44 m2 |
Modèle 2852
Ouverture du toit (l x h)
22½ » x 46½” Surface vitrée
7.27 sq.ft. Modèle 2852
Ouverture du toit (l x h)
572mm x 1181mm Surface vitrée
0.68 m2 |
Modèle 3652
Ouverture du toit (l x h)
30½ » x 46½” Surface vitrée
9.85 sq.ft. Modèle 3652
Ouverture du toit (l x h)
775mm x 1181mm Surface vitrée
0.92 m2 |
Modèle 4052
Ouverture du toit (l x h)
34½ » x 46½” Surface vitrée
11.14 sq.ft. Modèle 4052
Ouverture du toit (l x h)
876mm x 1181mm Surface vitrée
1.03 m2 |
Modèle 5252
Ouverture du toit (l x h)
46½ » x 46½” Surface vitrée
15.02 sq.ft. Modèle 5252
Ouverture du toit (l x h)
1181mm x 1181mm Surface vitrée
1.40 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54½ |
Modèle 2860
Ouverture du toit (l x h)
22½ » x 54½” Surface vitrée
8.52 sq.ft. Modèle 2860
Ouverture du toit (l x h)
572mm x 1384mm Surface vitrée
0.79 m2 |
Modèle 3660
Ouverture du toit (l x h)
30½ » x 54½” Surface vitrée
11.54 sq.ft. Modèle 3660
Ouverture du toit (l x h)
775mm x 1384mm Surface vitrée
1.07 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58½ |
Modèle 2864
Ouverture du toit (l x h)
22½ » x 58½” Surface vitrée
9.14 sq.ft. Modèle 2864
Ouverture du toit (l x h)
572mm x 1486mm Surface vitrée
0.85 m2 |
Modèle 3664
Ouverture du toit (l x h)
30½ » x 58½” Surface vitrée
12.39 sq.ft. Modèle 3664
Ouverture du toit (l x h)
775mm x 1486mm Surface vitrée
1.15 m2 |
Modèle 4064
Ouverture du toit (l x h)
34½ » x 58½” Surface vitrée
14.02 sq.ft. Modèle 4064
Ouverture du toit (l x h)
876mm x 1486mm Surface vitrée
1.30 m2 |
Modèle 5264
Ouverture du toit (l x h)
46½ » x 58½” Surface vitrée
18.89 sq.ft. Modèle 5264
Ouverture du toit (l x h)
1181mm x 1486mm Surface vitrée
1.75 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62½ |
Modèle 2868
Ouverture du toit (l x h)
22½ » x 62½” Surface vitrée
9.77 sq.ft. Modèle 2868
Ouverture du toit (l x h)
572mm x 1588mm Surface vitrée
0.91 m2 |
Modèle 3668
Ouverture du toit (l x h)
30½ » x 62½” Surface vitrée
13.24 sq.ft. Modèle 3668
Ouverture du toit (l x h)
775mm x 1588mm Surface vitrée
1.23 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70½ |
Modèle 2076
Ouverture du toit (l x h)
14½ » x 70½” Surface vitrée
7.10 sq.ft. Modèle 2076
Ouverture du toit (l x h)
368mm x 1791mm Surface vitrée
0.66 m2 |
Modèle 2876
Ouverture du toit (l x h)
22½ » x 70½” Surface vitrée
11.02 sq.ft. Modèle 2876
Ouverture du toit (l x h)
572mm x 1791mm Surface vitrée
1.02 m2 |
Modèle 3676
Ouverture du toit (l x h)
30½ » x 70½” Surface vitrée
14.93 sq.ft. Modèle 3676
Ouverture du toit (l x h)
775mm x 1791mm Surface vitrée
1.39 m2 |
Modèle 4076
Ouverture du toit (l x h)
34½ » x 70½” Surface vitrée
16.89 sq.ft. Modèle 4076
Ouverture du toit (l x h)
876mm x 1791mm Surface vitrée
1.57 m2 |
Modèle 5276
Ouverture du toit (l x h)
46½ » x 70½” Surface vitrée
22.77 sq.ft. Modèle 5276
Ouverture du toit (l x h)
1181mm x 1791mm Surface vitrée
2.12 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74½ |
Modèle 3280
Ouverture du toit (l x h)
26½ » x 74½” Surface vitrée
13.71 sq.ft. Modèle 3280
Ouverture du toit (l x h)
673mm x 1892mm Surface vitrée
1.27 m2 |
Modèle 3880
Ouverture du toit (l x h)
32½ » x 74½” Surface vitrée
16.81 sq.ft. Modèle 3880
Ouverture du toit (l x h)
826mm x 1892mm Surface vitrée
1.56 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

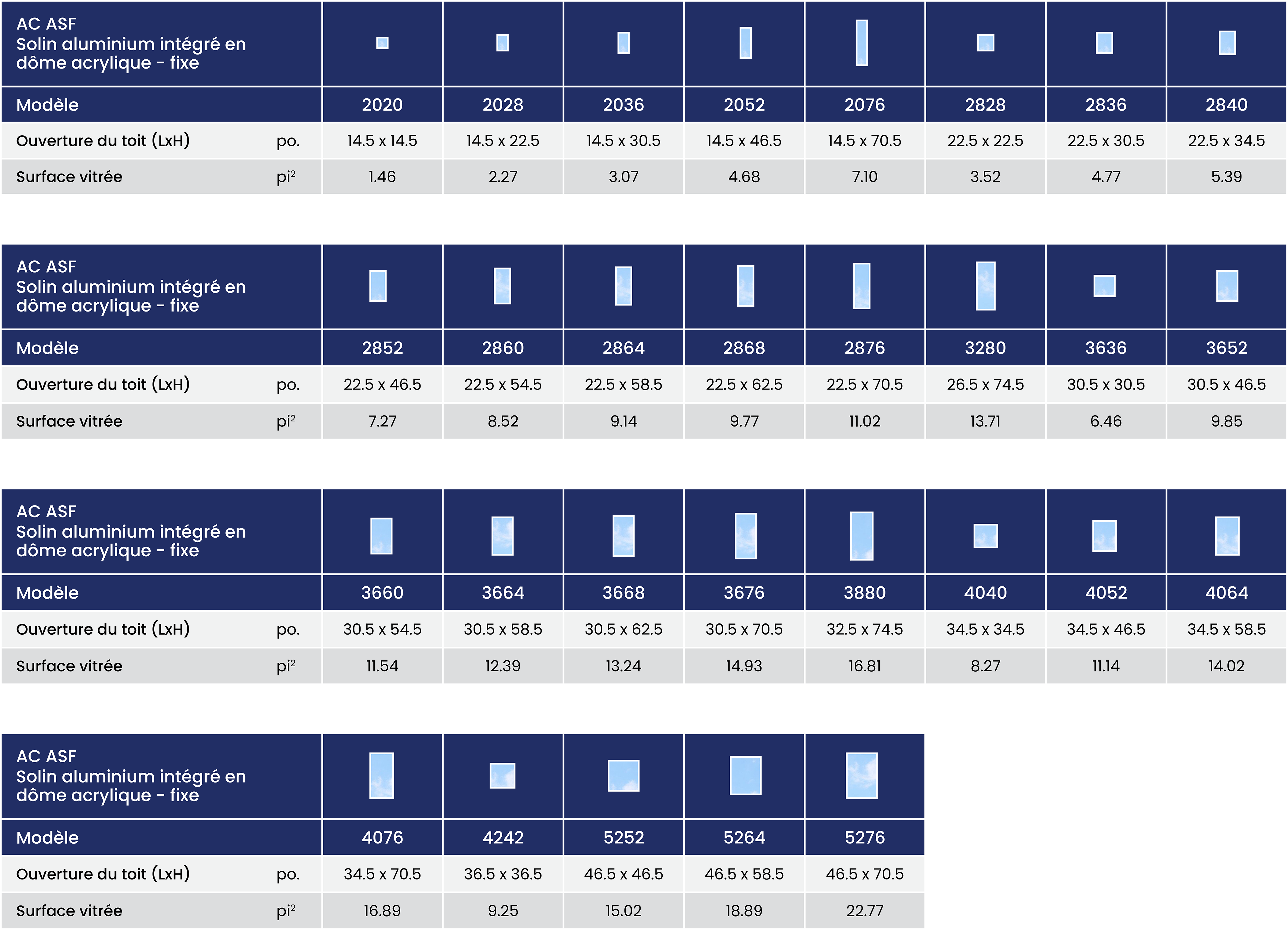

Tableau des dimensions – Récapitulatif
Pincer pour agrandir.
REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636.
Informations techniques
Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.
TÉLÉCHARGER LE TABLEAU DES DIMENSIONS
Téléchargez une version PDF du tableau des dimensions pour ce modèle à conserver comme référence.
Le tableau des dimensions est disponible en unités impériales et métriques.
Le tableau des dimensions est disponible en unités impériales et métriques.
INSTRUCTIONS
D’INSTALLATION
D’INSTALLATION
Suivez les instructions d’installation de Columbia pour garantir une installation réussie.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
DESSINS ET
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Téléchargez deux formats des dessins techniques de ce modèle – (1) Dessin détaillé ou (2) Données du produit. Sont également disponibles une version .dwg (fichier CAO) et les caractéristiques du produit sous forme de document Word, PDF ou fichier texte.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
POURQUOI COLUMBIA?
Un nouvel entrepôt de distribution à Mississauga, pour mieux servir l’Ontario, le Québec et les Maritimes
Nous avons déplacé notre entrepôt de distribution de l’est vers une nouvelle installation récemment construite à Mississauga, en Ontario. Le nouvel entrepôt de distribution de Columbia est plus grand et capable de stocker une gamme complète de produits Columbia et FAKRO prêts à être livrés.
L’entrepôt est situé sur le boulevard Meadowvale près de l’autoroute 401 et de la route Mississauga, offrant un accès facile à l’autoroute.
L’entrepôt nous permet de servir l’est du Canada avec une plus grande efficacité, des délais de livraison améliorés et nous permet de transporter des stocks plus importants.
Découvrez nos puits de lumière, fenêtres de toit et puits de lumière pour toits plats FAKRO Premium européens
FAKRO produit les puits de lumière de la plus haute qualité, conçus et fabriqués en Europe, offrant des performances exceptionnelles et une efficacité énergétique. Si vous voulez ce qu’il y a de mieux pour votre maison, les puits de lumière et les fenêtres de toit FAKRO sont ce que vous recherchez, avec un savoir-faire et une finition exceptionnels.
Columbia est fière d’être le distributeur exclusif au Canada des puits de lumière et des fenêtres de toit FAKRO. Depuis plus de 30 ans, le groupe FAKRO produit des puits de lumière magnifiquement conçus et techniquement supérieurs. Tous les puits de lumière FAKRO sont produits dans leurs usines européennes.
En tant que deuxième plus grand fabricant de puits de lumière au monde, FAKRO fournit jusqu’à 15 % du marché mondial des puits de lumière – avec plus de 8 millions de puits de lumière vendus dans plus de 50 pays.
Vous pourriez aussi être intéressé par…
FAKRO DRF – Puits De Lumière D’accès Au Toit Plat
Un nouveau produit innovant, le puits de lumière isolé d’accès au toit DRF s’ajoute à la gamme existante de produits FAKRO pour toit plat. En plus d’être un puits de…
En savoir plus
DMF – Puits De Lumière Avec Cadre Intégré Pour Toit Plat À Ouverture Manuelle
Le puits de lumière pour toit plat DMF exceptionnel apporte lumière naturelle et ventilation à l’air frais. Conçu pour les emplacements faciles d’accès – à commande manuelle.
En savoir plus
FAKRO DEF – (Solaire Ou Électrique) Puits De Lumière Ouvrant Avec Cadre Intégré Pour Toit Plat
Ce puits de lumière pour toit plat à la pointe de l’industrie apporte lumière naturelle et ventilation à l’air frais. Il est disponible en versions électrique ou solaire. Avec la…
En savoir plus
